MBS X-Series [PROFINET + DALI] — RS-232

La passerelle universelle MBS X-Series [PROFINET + DALI] — RS-232 simplifie l'intégration des systèmes d'éclairage DALI dans les architectures d'automatisation des bâtiments. Conçue pour réduire les temps d'arrêt et accélérer la mise en service, cette passerelle s'appuie sur une plateforme modulaire qui permet d'activer de nouvelles fonctionnalités sans remplacement matériel. L'adaptateur DALI à deux canaux intégré élimine le besoin d'un coupleur de bus externe, réduisant ainsi les coûts de câblage et accélérant le déploiement des protocoles de communication série ou réseau.

Architecture matérielle PROFINET et DALI

• Adaptateur PROFINET version 2.3.5 certifié intégré avec support RT/IRT
• Adaptateur DALI 2 canaux intégré avec autoconfig (scan automatique des appareillages)
• Interface RS-232 (TxD, RxD, SGND, Shld) sur COM1
• Port LAN RJ45 10/100 Mbit Ethernet
• Chaque canal DALI supporte 64 appareillages, 16 groupes et 16 scènes (norme DALI-V2)
• Zone de mémoire : 1007 octets de données de processus
• LED multicolores pour surveillance PROFINET (Maintenance, Ready, Erreur système, Erreur bus) et DALI (RX/TX par canal)

Configuration et évolutivité

• Configuration via interface web intégrée pour paramétrage et analyse
• 25 points de données en standard, évolutif jusqu'à 2500 via activation logicielle (13-0002/13-0003/13-0004/13-0005)
• Horloge temps réel intégrée avec batterie de secours
• Carte microSD jusqu'à 2 Go pour enregistrement des données de tendances
• Processeur ARM9 pour traitement performant des applications centrales

Communication S7-CPU et protocoles réseau

• Communication directe avec automates SIMATIC (S7-1200, S7-1500, S7-300 avec CPU PROFINET)
• Pilote MQTT intégré pour connectivité cloud et périphérie (Edge)
• Pilote Sparkplug pour interopérabilité IoT avec format de données binaire optimisé
• Compatible avec tous les fournisseurs de services cloud (format de données paramétrable)
• Scan BACnet automatique ou manuel via cloud pour adressage des appareils

Robustesse et fiabilité

• Boîtier métallique robuste pour environnements difficiles (armoires électriques)
• Aucune pièce mobile (sans ventilateur)
• Surveillance matérielle et logicielle par chien de garde
• Redémarrage automatique après coupure de courant
• Alimentation 12-24 V DC ou 12-24 V AC
• Consommation : 3,1 W

Certifications et conformité

• Certifiée BACnet selon DIN EN ISO 16484-5 révision 14 par WSPCert
• Certificat AMEV pour équipements BACnet
• Certification CE
• Fabriqué en Allemagne, qualité certifiée ISO 9001

Caractéristiques techniques

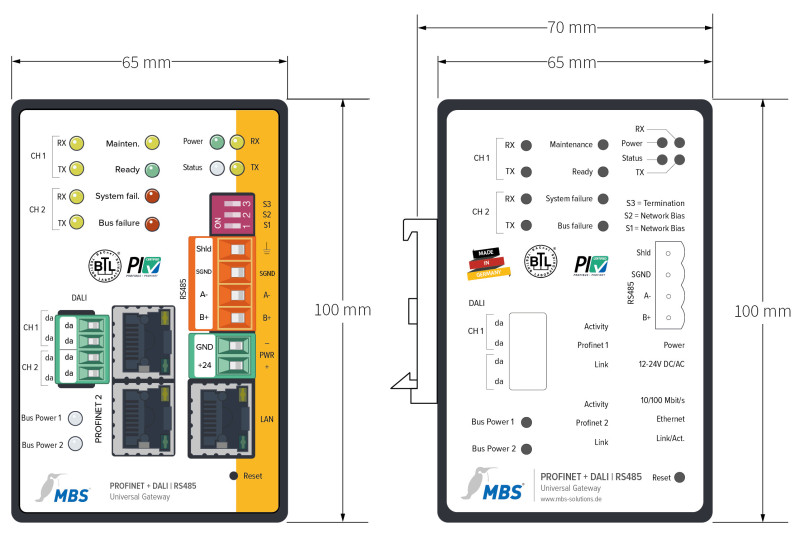

• Dimensions : 100 × 65 × 70 mm (H × L × P), support rail DIN inclus
• Poids : 400 g
• Montage : rail DIN TS35 selon EN60715
• Température ambiante : 0 à 45 °C
• Humidité ambiante : 20 à 80 % HR, non condensée
• Indice de protection : IP20

Applications

• Intégration d'éclairage DALI dans systèmes BACnet
• Automatisation des bâtiments avec maintenance prédictive
• Gestion énergétique à l'échelle du groupe via cloud
• Déploiement IoT dans l'automatisation tertiaire
