MBS X-Series [PROFINET + KNX] — RS-485

La passerelle universelle MBS X-Series [PROFINET + KNX] — RS-485 (réf. 11-0066) assure la communication entre les systèmes d'automatisation des bâtiments et les automates Siemens S7. Dotée d'un adaptateur matériel PROFINET et KNX intégré, elle supprime le besoin d'un coupleur de bus externe et réduit les coûts de câblage. Cette passerelle convient particulièrement aux installations nécessitant une intégration rapide et une grande flexibilité d'évolution.

Protocoles de communication et connectivité

La passerelle intègre nativement les protocoles PROFINET version 2.3.5 certifiée et KNX. Elle communique directement avec les automates Siemens S7-1200, S7-1500 et S7-300 équipés d'un CPU PROFINET ou d'un module de communication PROFINET. L'interface RS-485 (port COM1) dispose d'entrées B+ (non inversée), A- (inversée), SGND et blindage connecté à PE. La passerelle supporte également le protocole MQTT pour la connexion aux services cloud et la communication IoT.

Points de données et capacité d'évolution

La passerelle est livrée avec 25 points de données de base et peut être mise à niveau vers 200, 500, 1000 ou 2500 points de données via l'interface web intégrée. L'activation s'effectue sans redémarrage de la communication. La zone mémoire PROFINET offre 1007 octets de données de processus. Cette évolutivité permet d'adapter la passerelle à la croissance des installations sans remplacement matériel.

Configuration et supervision

L'interface web intégrée simplifie la configuration et l'analyse des données. Elle permet d'activer les licences de points de données, de paramétrer les connexions et de surveiller les échanges en temps réel. La passerelle est équipée d'une horloge temps réel avec batterie de secours et d'un emplacement pour carte microSD jusqu'à 2 Go, permettant l'enregistrement des journaux de tendances et l'archivage des données.

Fonctionnalités KNX

La passerelle dispose d'un connecteur KNX double (+ et -) et consomme 7 mA maximum sur le bus KNX (consommation moyenne 4 mA). Elle nécessite une alimentation KNX dédiée sur le site. Les LED KNX indiquent la réception (Rx), la transmission (Tx) et l'alimentation (Power) pour faciliter le diagnostic.

Architecture matérielle et fiabilité

La passerelle repose sur un processeur ARM9 offrant les performances nécessaires au traitement des données pour les applications centrales. Elle est dépourvue de pièces mobiles (ventilateurs) pour une fiabilité maximale. Un système de surveillance matériel et logiciel (watchdog) contrôle toutes les fonctions. Après une coupure de courant, la passerelle redémarre automatiquement.

Connectivité réseau et périphériques edge

Le port Ethernet RJ45 10/100 Mbit assure la connexion au réseau. Les LED indiquent le lien (Link) et la vitesse de connexion (10/100). La passerelle intègre le pilote MQTT avec support Sparkplug, ce qui la transforme en périphérique edge pour l'Internet des objets. Elle peut se connecter à un cloud, effectuer un scan BACnet automatique ou manuel des appareils présents, et transférer les résultats sans interruption de communication. Le format des données est librement définissable, garantissant la compatibilité avec tous les fournisseurs de cloud.

Caractéristiques d'alimentation et de montage

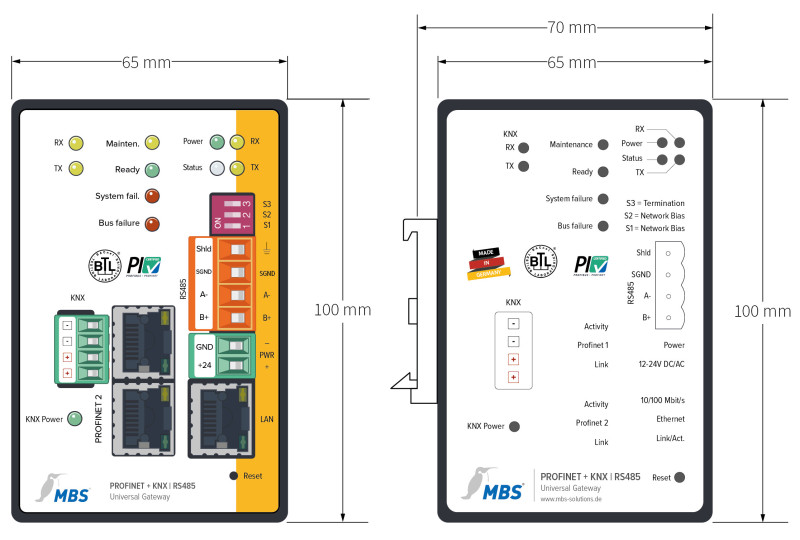

L'alimentation s'effectue via les bornes V+ et V- : +12 à +24 V DC ou 12 à 24 V AC. La consommation électrique est de 3,1 watts. La passerelle est logée dans un boîtier métallique robuste conçu pour le montage sur rail DIN TS35 selon EN60715, adapté aux environnements d'armoires électriques. Dimensions : 100 × 65 × 70 mm (H × L × P). Poids : 400 grammes (support rail DIN inclus).

Fonctionnalités de communication avancées

La passerelle supporte l'autoconfiguration PROFINET et les modes RT et IRT de la version 2.3.5. Deux ports PROFINET (Profinet 1 et Profinet 2) affichent l'activité (Activity) et le lien (Link). Les LED d'état indiquent la maintenance, la configuration, l'état prêt (Ready), les erreurs système et les erreurs bus. L'appareil est compatible avec les services web BACnet et dispose d'une certification BACnet selon DIN EN ISO 16484-5 révision 14, délivrée par WSPCert, ainsi que d'un certificat AMEV.

Interface RS-485 et commutateurs DIP

L'interface RS-485 intègre des commutateurs DIP pour la configuration : polarisation (Bias) pour la tension RS-485 et résistance de terminaison 120 ohms. Les bornes incluent le blindage (Shld) connecté à PE pour une protection contre les interférences.

Conditions environnementales et certifications

Plage de température de fonctionnement : 0 à 45 °C (32 à 113 °F). Humidité relative : 20 à 80 % sans condensation. Indice de protection : IP20. La passerelle est certifiée CE et fabriquée en Allemagne avec un système de gestion de la qualité certifié ISO 9001.

LED de diagnostic

Le panneau avant comporte plusieurs LED : Power (alimentation), RX (réception de données), TX (transmission de données) et Status (LED multicolore indiquant l'état général de la passerelle). Les LED PROFINET indiquent la maintenance, la configuration, l'état prêt, les erreurs système et bus. Les LED KNX signalent la réception (5 KNX Rx), la transmission (6 KNX Tx) et l'alimentation (7 KNX Power).
