MBS X-Series [PROFINET + KNX] — RS-232

La passerelle universelle MBS X-Series [PROFINET + KNX] — RS-232 constitue un équipement de communication fiable pour l'automatisation des bâtiments. Basée sur une plateforme modulaire, cette passerelle intègre un adaptateur matériel PROFINET + KNX et une interface RS-232, éliminant le besoin de coupleurs de bus externes. Elle offre une flexibilité exceptionnelle pour s'adapter à l'évolution des besoins tout en réduisant les coûts de câblage et les temps d'intégration. Conçue autour d'un processeur ARM9, cette passerelle garantit des performances maximales pour le traitement des données dans les applications centrales.

Adaptabilité et gestion des points de données

La passerelle MBS X-Series supporte initialement 25 points de données, avec possibilité de mise à niveau jusqu'à 200, 500, 1.000 ou 2.500 points de données selon les besoins du projet. L'activation des points de données supplémentaires s'effectue simplement via l'interface web intégrée, sans nécessiter le remplacement de l'équipement. Cette évolutivité permet un coût total de possession particulièrement faible et facilite l'adaptation de l'installation aux extensions futures.

Protocoles de communication et performances

Certifiée PROFINET version 2.3.5, la passerelle offre une zone de mémoire de 1.007 octets de données de processus avec fonction d'autoconfiguration. L'interface KNX intégrée consomme 7 mA maximum sur le bus (environ 4 mA en moyenne). L'adaptateur RS-232 sur le port COM1 dispose des lignes TxD (émission), RxD (réception) et SGND (masse). La passerelle assure la communication S7-CPU avec KNX et prend en charge les API SIMATIC S7-1200, S7-1500 et S7-300 équipés de CPU PROFINET ou de modules de communication PROFINET correspondants.

Connectivité réseau et cloud computing

Équipée d'un port RJ45 10/100 Mbit Ethernet, la passerelle intègre un pilote MQTT (Message Queue Telemetry Transport) et supporte le protocole Sparkplug. Cette architecture transforme la passerelle en véritable périphérique de périphérie (edge device), permettant l'accès aux services cloud indépendamment du fournisseur. Le format de données binaire optimisé réduit la consommation de bande passante et accélère le transfert de données. Cette compatibilité cloud facilite la maintenance prédictive et la gestion énergétique à l'échelle du groupe, tout en permettant la configuration, le scan BACnet et l'adressage des équipements à distance.

Interface web et outils de configuration

L'interface web intégrée simplifie considérablement la configuration et l'analyse des équipements. Elle permet l'activation des points de données, la surveillance des fonctions en temps réel et l'accès aux différentes possibilités de mise à niveau. Cette interface réduit les temps de mise en service et élimine souvent la nécessité d'intervention sur site pour la configuration ou le diagnostic.

Enregistrement et supervision des données

La passerelle intègre une horloge en temps réel avec batterie de secours et un emplacement pour carte microSD jusqu'à 2 Go. Cette carte permet l'enregistrement des données de journal des tendances et assure la traçabilité des événements. Le système de surveillance intègre un chien de garde matériel et logiciel qui contrôle toutes les fonctions. Après une coupure de courant, la passerelle redémarre automatiquement sans intervention.

Certifications et compatibilité BACnet

La passerelle universelle MBS série Standard a obtenu la certification BACnet délivrée par l'organisme indépendant WSPCert selon la norme DIN EN ISO 16484-5 révision 14. Elle dispose également du certificat AMEV pour les équipements BACnet certifiés conformes à la norme DIN EN ISO 16484-5. Ces certifications garantissent l'interopérabilité avec les systèmes BACnet existants.

Alimentation et caractéristiques physiques

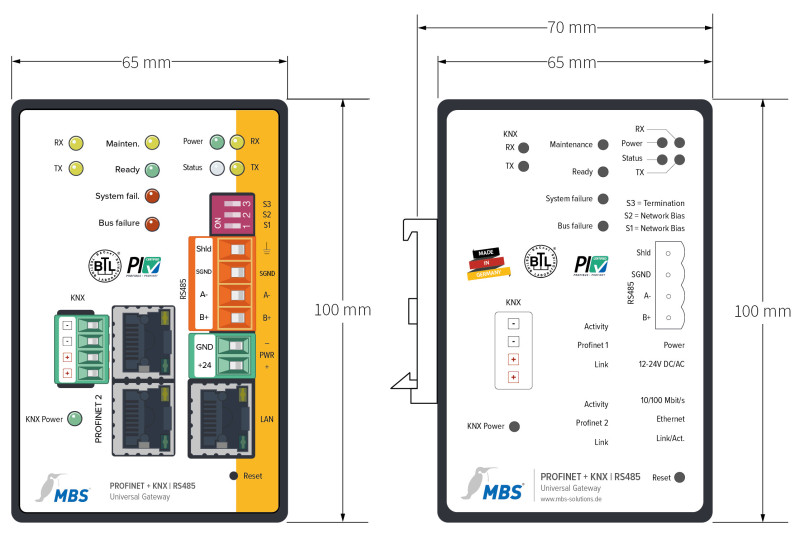

L'alimentation s'effectue via +12 à +24V DC ou 12 à 24V AC avec une consommation de 3,1 watts. Le boîtier métallique robuste est conçu pour une utilisation dans des environnements d'armoires électriques difficiles. Sans pièces en mouvement telles que ventilateurs, la passerelle garantit une fiabilité maximale. Le montage s'effectue sur rail DIN TS35 selon EN60715. Les dimensions sont de 100 mm de hauteur, 65 mm de largeur et 70 mm de profondeur (support rail DIN inclus) pour un poids de 400 grammes.

Conditions d'exploitation

• Température ambiante : 0 à 45°C
• Humidité relative : 20 à 80%, non condensée
• Indice de protection : IP20
• Certification : CE

Connecteurs et signalisation

Le port LAN RJ45 dispose de LED Link (connexion active) et 10/100 (vitesse de connexion). Les LED système indiquent Power (alimentation), RX (réception données), TX (émission données) et Status (LED multicolore d'état). L'interface PROFINET comprend six LED pour Maintenance/configuration, Ready, Erreur système, Erreur bus, et deux ports Profinet version 2.3 RT/IRT avec indication Activity/Link. L'interface KNX dispose de trois LED (Rx, Tx, Power) et nécessite une alimentation KNX disponible sur site.

Fabrication et qualité

Fabriquée en Allemagne par MBS GmbH, cette passerelle bénéficie d'une gestion de la qualité certifiée ISO 9001. MBS dispose de son propre laboratoire d'essai accrédité DAkkS depuis 2012, employant dix personnes expérimentées. Le constructeur est membre bienfaiteur de la CIBSE (Chartered Institution of Building Services Engineers) et soutient les meilleures pratiques dans l'automatisation des bâtiments.
