MBS X-Series [PROFINET + LON] — RS-485

La passerelle universelle MBS X-Series avec adaptateur matériel PROFINET + LON intégré élimine le besoin de coupleur de bus externe, réduisant ainsi les coûts de câblage et simplifiant l'intégration dans les architectures de bâtiment. Certifiée PROFINET version 2.3.5, elle offre 1007 octets de données de processus et supporte l'autoconfiguration pour une mise en service accélérée. L'interface LON TP/FT-10 permet la communication sur réseau local de contrôle. Cette version équipée d'une interface RS-485 assure une connexion rapide aux protocoles de communication série, tandis que la plateforme universelle permet d'activer de nouveaux protocoles et de monter en charge jusqu'à 2500 points de données via l'interface web intégrée.

Adaptateur PROFINET v2.3.5 certifié avec LON TP/FT-10

• Adaptateur matériel PROFINET v2.3.5 certifié intégré avec autoconfiguration
• Zone mémoire de 1007 octets de données de processus
• Interface LON TP/FT-10 intégrée avec LED de statut et bouton-poussoir de service
• Port RJ45 10/100 Mbit Ethernet avec LED Link et vitesse
• Interface RS-485 (B+, A-, SGND, blindage) avec résistance de terminaison 120 ohms sélectionnable
• Commutateurs DIP pour bias RS-485 et résistance de terminaison

Plateforme universelle évolutive

• Évolutive de 25 à 2500 points de données par activation logicielle
• Interface web intégrée pour la configuration, l'analyse et la mise à niveau
• Horloge temps réel avec batterie de secours
• Carte microSD jusqu'à 2 Go pour l'enregistrement des données de journal et de tendances
• Processeur ARM9 pour le traitement de toutes les applications centrales
• Certification BACnet DIN EN ISO 16484-5 révision 14 par WSPCert et conformité AMEV

Communication cloud et périphérique Edge

• Pilote MQTT (Message Queue Telemetry Transport) pour la communication vers les services cloud
• Pilote Sparkplug avec format de données binaire économique pour l'IoT
• Paramétrage MQTT via cloud avec scan BACnet automatique ou manuel
• Format de données librement définissable, compatible avec tous les fournisseurs cloud
• Gestion centralisée par hôte SCADA/IIoT primaire
• Maintenance prédictive et gestion de l'énergie à distance sans intervention sur site

Fiabilité et robustesse industrielle

• Boîtier métallique robuste pour montage sur rail DIN TS35 (EN60715)
• Conception sans pièces mobiles (ventilateurs) pour une fiabilité maximale
• Surveillance par chien de garde matériel et logiciel
• Redémarrage automatique après coupure de courant
• LED de diagnostic : Power, RX, TX, Status multicolore, LED PROFINET (Maintenance, Ready, Erreur système, Erreur bus, 2× Activity/Link)
• Consommation électrique de 3,4 watts

Caractéristiques techniques

• Alimentation : +12 à +24V DC ou 12 à 24V AC
• Température ambiante de fonctionnement : 0 à 45°C
• Humidité relative : 20 à 80 % sans condensation
• Indice de protection : IP20

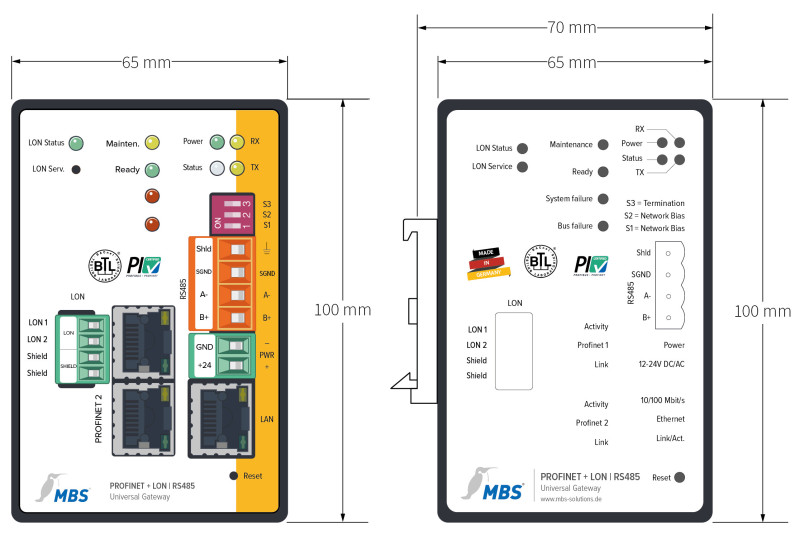

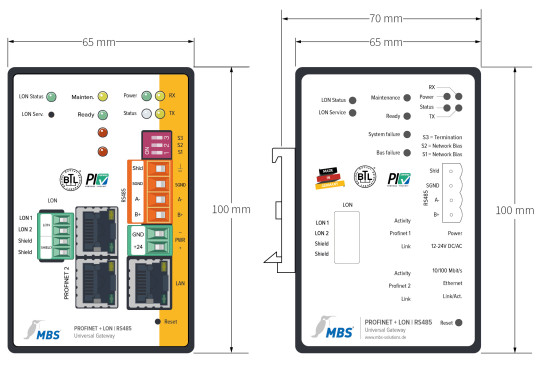

• Dimensions (H×L×P) : 100 × 65 × 70 mm, support rail DIN inclus
• Poids : 400 grammes
• Certifications : CE, ISO 9001, BACnet WSPCert, conformité AMEV
• Fabrication : Made in Germany
