MBS X-Series [PROFINET + LON] — RS-232

La passerelle universelle MBS X-Series avec adaptateur matériel PROFINET + LON intégré et interface RS-232 simplifie l'intégration de systèmes d'automatisation hétérogènes. Conçue sur une plateforme modulaire évolutive, elle offre une polyvalence et une flexibilité exceptionnelles pour s'adapter aux besoins changeants des projets, réduisant ainsi le coût total de possession. L'adaptateur PROFINET + LON intégré élimine le besoin de coupleur de bus externe, réduisant les coûts de câblage et accélérant la mise à niveau vers d'autres protocoles série ou réseau.

Architecture et connectivité

• Adaptateur matériel PROFINET version 2.3.5 certifié + LON (TP/FT-10) intégré
• Interface RS-232 (TxD, RxD, SGND) sur port COM1
• Port Ethernet RJ45 10/100 Mbit/s
• Support PROFINET RT et IRT version 2.3
• Zone mémoire de données de processus : 1007 octets
• Fonction d'autoconfiguration PROFINET
• Interface LON avec bouton-poussoir de service et LED de statut

Capacité et évolutivité

• Configuration de base : 25 points de données
• Extensible jusqu'à 200, 500, 1000 ou 2500 points de données via activation par interface web
• Mise à niveau possible à tout moment sans remplacement matériel
• Support de tous les principaux protocoles de communication
• Protocole MQTT intégré pour la communication cloud et l'IoT
• Pilote Sparkplug pour l'interopérabilité IoT

Configuration et gestion

• Interface web intégrée pour la configuration, l'analyse et l'activation de licences
• Horloge temps réel avec batterie de secours
• Carte microSD jusqu'à 2 Go pour l'enregistrement des données et des journaux de tendances
• Scan BACnet automatique ou manuel à distance via cloud
• Configuration paramétrable via MQTT sans redémarrage de la communication
• LEDs de diagnostic : Power, RX, TX, Status multicolore
• LEDs PROFINET : Maintenance, Ready, Erreur système, Erreur bus, Activity, Link

Fiabilité et surveillance

• Surveillance matérielle et logicielle par chien de garde (watchdog)
• Redémarrage automatique après coupure de courant
• Boîtier métallique robuste pour environnements d'armoires électriques
• Conception sans pièces mobiles (ventilateurs)
• Processeur ARM9 pour performances maximales
• Certifications BACnet (DIN EN ISO 16484-5 révision 14) par WSPCert
• Certificat AMEV pour équipements BACnet

Caractéristiques électriques et environnementales

• Alimentation : 12 à 24V DC ou 12 à 24V AC
• Consommation électrique : 3,4 W
• Température de fonctionnement : 0 à 45°C
• Humidité relative : 20 à 80 % (non condensée)
• Indice de protection : IP20

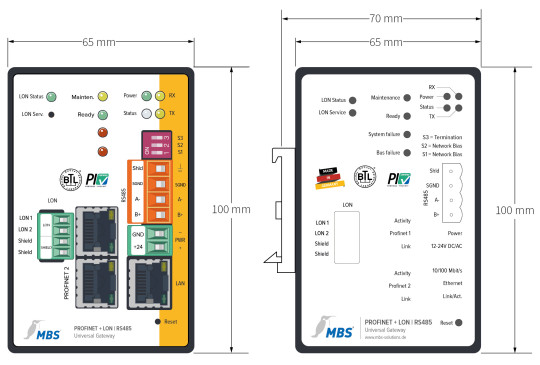

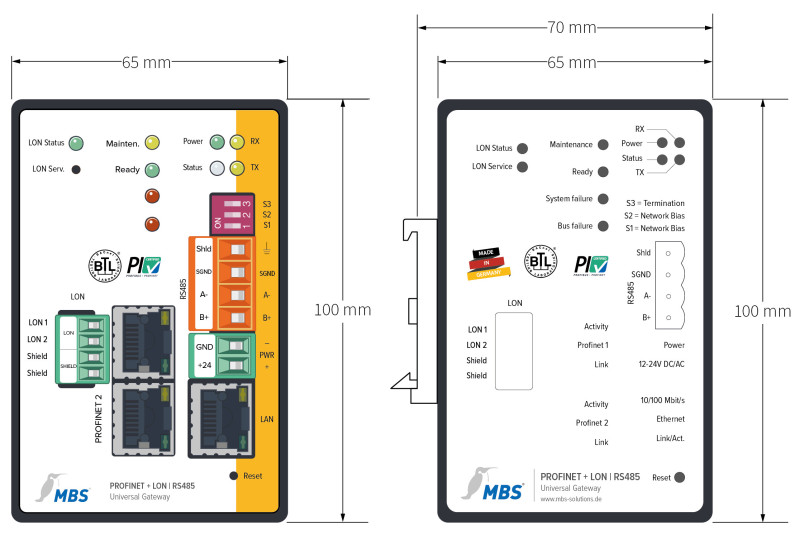

• Dimensions (H x L x P) : 100 x 65 x 70 mm
• Poids : 400 g
• Montage : rail DIN TS35 selon EN60715 (support inclus)
• Certification CE
• Fabrication allemande (Made in Germany)

Applications IoT et cloud

La passerelle MBS X-Series se positionne comme un véritable périphérique edge pour l'automatisation des bâtiments. Le pilote MQTT permet la connexion à tous les fournisseurs de services cloud avec définition libre du format des données. Le paramétrage via cloud, le scan BACnet à distance et le transfert automatique des résultats simplifient considérablement la gestion d'installations réparties, sans nécessiter de présence sur site. Le pilote Sparkplug complète l'architecture MQTT par des définitions standardisées pour l'IoT, utilisant un format de données binaire économique réduisant la bande passante et accélérant les transferts. Cette approche permet aux gestionnaires d'immeubles de bénéficier de la maintenance prédictive et de la gestion énergétique centralisée.
