MBS X-Series [PROFINET + M-BUS] — RS-485

La passerelle MBS X-Series [PROFINET + M-BUS] — RS-485 repose sur une plateforme modulaire permettant l'intégration des compteurs M-Bus dans les réseaux PROFINET. Cette architecture évolutive permet d'activer de nouvelles fonctionnalités sans remplacement du matériel, réduisant ainsi les coûts de possession à long terme. Le dispositif intègre un convertisseur de niveau M-Bus pour jusqu'à 30 charges standard (max. 1,5 mA en mode maître) et dispose d'une certification PROFINET version 2.3.5, garantissant l'interopérabilité avec les automates SIMATIC S7-1200, S7-1500 et S7-300 équipés de CPU PROFINET ou de module de communication PROFINET.

Architecture matérielle et interfaces

• Interface RS-485 (COM1) : bornes B+ (non inversée), A- (inversée), SGND et blindage relié à PE
• Port Ethernet RJ45 10/100 Mbit avec LEDs Link et 10/100 indiquant la vitesse de connexion
• Deux ports PROFINET version 2.3 RT/IRT avec indicateurs Activity et Link
• Bornier M-Bus avec convertisseur de niveau intégré (+ et - doublés)
• Alimentation +12 à +24 V DC ou 12 à 24 V AC (bornes V+ et V-)
• Commutateurs DIP pour Bias RS-485 et résistance de terminaison 120 Ω

Capacité et évolutivité des points de données

• Configuration de base : 25 points de données (référence 11-0069)
• Mise à niveau possible via interface web jusqu'à 200 DP (13-0002), 500 DP (13-0003), 1000 DP (13-0004) ou 2500 DP (13-0005)
• Zone mémoire PROFINET : 1007 octets de données de processus
• Processeur ARM9 offrant les performances nécessaires pour les applications centrales

Autoconfig et scan M-Bus

• Détection automatique des compteurs M-Bus raccordés
• Génération automatique des configurations BACnet, PROFINET ou Modbus à partir des points de données M-Bus détectés
• Réduction significative du temps de mise en service grâce à l'autoconfiguration
• Élimination du coupleur de bus externe et réduction des coûts de câblage

Interface web de configuration

• Configuration et analyse complètes via navigateur
• Activation des mises à niveau de points de données en ligne
• Raccourcissement du temps d'intégration grâce à l'interface intuitive
• Support des services web documentés

Certifications et compatibilité BACnet

• Certificat BACnet délivré par l'organisme indépendant WSPCert
• Conformité DIN EN ISO 16484-5 révision 14
• Certification AMEV pour équipements BACnet
• Support de tous les principaux protocoles de communication série et réseau

Horloge temps réel et enregistrement des données

• Horloge temps réel (RTC) avec batterie de secours
• Emplacement carte microSD jusqu'à 2 Go
• Enregistrement des journaux de tendances (trend logs)
• Conservation des données en cas de coupure d'alimentation

Connectivité IoT et communication cloud

• Pilote MQTT (Message Queue Telemetry Transport) intégré
• Pilote Sparkplug pour l'Internet des objets et l'interopérabilité
• Compatibilité avec tous les fournisseurs de services cloud
• Format de données binaire économique réduisant la bande passante
• Configuration et paramétrage distants via cloud
• Scan BACnet automatique ou manuel à distance

Surveillance et fiabilité

• Chien de garde matériel et logiciel pour toutes les fonctions
• Redémarrage automatique après coupure d'alimentation
• LEDs de diagnostic : Power, RX, TX, Status multicolore (LAN), Maintenance/Configuration/Ready/Erreur système/Erreur bus (PROFINET), RX/TX/Overload (M-Bus)
• Absence de pièces mobiles (ventilateurs) pour une fiabilité accrue
• Boîtier métallique robuste pour environnements d'armoires électriques

Caractéristiques électriques et mécaniques

• Consommation électrique : 5,5 W

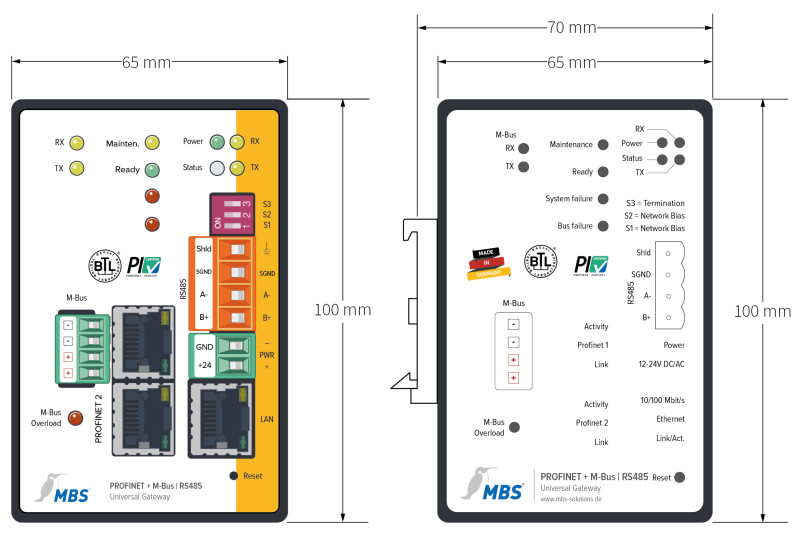

• Dimensions : 100 × 65 × 70 mm (H × L × P), support rail DIN TS35 inclus
• Poids : 400 grammes
• Montage sur rail DIN TS35 selon EN60715
• Indice de protection : IP20

Conditions environnementales

• Température ambiante : 0 à +45 °C (32 à 113 °F)
• Humidité relative : 20 à 80 % sans condensation

Conformité et qualité

• Certification CE
• Fabrication en Allemagne (Made in Germany)
• Gestion de la qualité certifiée ISO 9001
• Tests réalisés dans le laboratoire d'essai MBS accrédité DAkkS depuis 2012

La passerelle MBS X-Series [PROFINET + M-BUS] — RS-485 constitue une solution évolutive pour l'intégration des compteurs M-Bus dans les architectures de supervision PROFINET, offrant des fonctionnalités de maintenance prédictive et de gestion énergétique grâce à la connectivité cloud MQTT et Sparkplug.
