MBS X-Series [PROFINET + M-BUS] — RS-232

La passerelle universelle MBS X-Series PROFINET + M-Bus (réf. 11-0085) intègre un adaptateur matériel PROFINET et M-Bus dans un boîtier métallique robuste pour montage sur rail DIN. Cette solution facilite l'intégration des compteurs M-Bus dans les architectures de supervision industrielle en éliminant le besoin d'un coupleur de bus externe, ce qui réduit les coûts de câblage et accélère la mise en service. L'interface RS-232 permet la connexion à différents équipements de communication série.

Plateforme universelle évolutive

Cette passerelle repose sur une plateforme modulaire MBS offrant une adaptabilité exceptionnelle aux besoins évolutifs. Livrée en configuration de base avec 25 points de données, elle peut être étendue jusqu'à 2500 points par simple activation via l'interface web, sans remplacement matériel. Cette évolutivité garantit un coût total de possession optimisé sur le long terme.

PROFINET certifié version 2.3.5

• Certification PROFINET version 2.3.5 avec communication RT et IRT
• Zone de mémoire : 1007 octets de données de processus
• Deux ports PROFINET avec LED d'activité et de liaison
• LED dédiées pour maintenance, Ready, erreur système et erreur bus
• Communication directe avec API S7-1200, S7-1500 et S7-300 équipés PROFINET

Interface M-Bus maître intégrée

• Convertisseur de niveau M-Bus intégré
• Capacité : jusqu'à 30 charges standard maximum 1,5 mA en mode maître
• Autoconfiguration par scan M-Bus automatique des compteurs
• Génération automatique des configurations BACnet, PROFINET ou Modbus à partir des points de données M-Bus détectés
• LED de supervision : MBus RX, MBus TX, MBus Overload
• Quatre bornes M-Bus (deux + et deux -)

Interface RS-232

• Port COM1 RS-232 pour communication série
• Signaux : TxD (émission), RxD (réception), SGND (masse)
• Blindage (Shld) connecté à la terre de protection
• Commutateurs DIP de configuration (3 positions, non utilisés en version standard)

Certification BACnet et connectivité étendue

• Certificat BACnet délivré par l'organisme indépendant WSPCert
• Conforme DIN EN ISO 16484-5 révision 14
• Certificat AMEV pour équipements BACnet
• Support des protocoles de communication série et réseau
• Pilote MQTT pour communication cloud et périphérie (Edge Device)
• Pilote Sparkplug pour interopérabilité IoT industriel

Interface web et configuration simplifiée

L'interface web intégrée facilite la configuration, l'analyse et la mise en service de la passerelle. Elle permet l'activation des licences de points de données supplémentaires (jusqu'à 200, 500, 1000 ou 2500 points), la visualisation des données en temps réel et la gestion complète des paramètres de communication sans nécessiter de logiciel externe.

Architecture matérielle robuste

• Processeur ARM9 pour performances maximales
• Horloge temps réel avec batterie de secours
• Carte microSD jusqu'à 2 Go pour enregistrement des journaux de tendances
• Redémarrage automatique après coupure de courant
• Surveillance par chien de garde matériel et logiciel
• Aucune pièce mobile (sans ventilateur)
• Boîtier métallique adapté aux environnements d'armoires électriques

Connectivité réseau Ethernet

• Port RJ45 10/100 Mbit Ethernet
• LED Link (connexion active) et 10/100 (vitesse de connexion)
• Support IPv4 pour intégration dans infrastructures existantes

Alimentation et LED de supervision

• Alimentation : +12 à +24 V DC ou 12 à 24 V AC
• Bornier V+ et V- (GND ou 12-24 V AC)
• Consommation : 5,5 watts
• LED Power : tension d'alimentation présente
• LED RX/TX : réception/émission de données
• LED Status multicolore : état général du système

Caractéristiques techniques

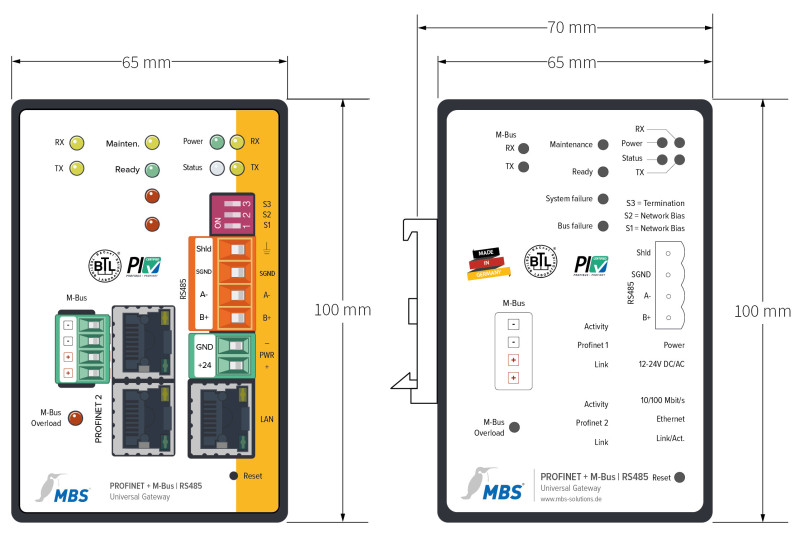

• Dimensions : 100 × 65 × 70 mm (H × L × P), support rail DIN inclus
• Poids : 400 grammes
• Montage : rail DIN TS35 selon EN60715
• Température de fonctionnement : 0 à 45 °C
• Humidité relative : 20 à 80 % sans condensation
• Indice de protection : IP20
• Certification CE
• Fabrication allemande (Made in Germany)

Conformité et qualité

MBS GmbH dispose d'une certification ISO 9001 pour son système de gestion de la qualité et exploite un laboratoire d'essai accrédité DAkkS depuis 2012, désormais également qualifié pour les essais DALI. La société est membre bienfaiteur de la CIBSE (Chartered Institution of Building Services Engineers).

Configuration en trois étapes

1. Sélectionnez la passerelle PROFINET + M-BUS — RS-232 (réf. 11-0085)
2. Choisissez si nécessaire une licence de points de données : jusqu'à 200 DP (réf. 13-0002), jusqu'à 500 DP (réf. 13-0003), jusqu'à 1000 DP (réf. 13-0004) ou jusqu'à 2500 DP (réf. 13-0005)
3. Indiquez les protocoles de communication requis lors de la commande
