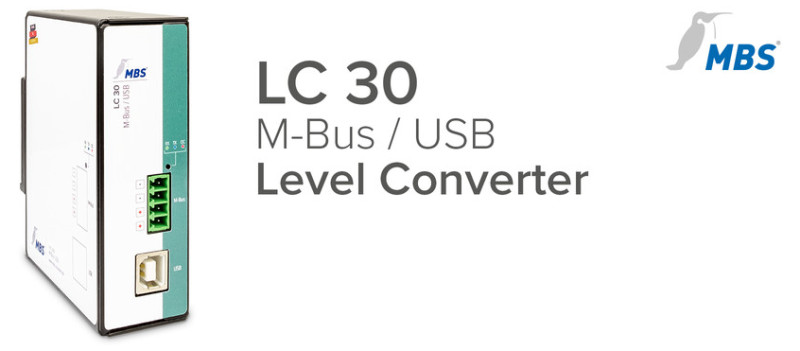

MBS LC 30 — Convertisseur de niveau M-BUS/USB (max 30 charges standard)

Le convertisseur de niveau M-Bus/USB LC 30 de MBS permet d'étendre simplement et économiquement les installations M-Bus existantes pour la lecture de compteurs d'énergie (électricité, gaz, chaleur, eau). Dérivé des passerelles MBS éprouvées, il offre une solution fiable pour connecter jusqu'à 30 compteurs supplémentaires à un maître M-Bus via USB.

Équipé d'un port M-Bus et d'un port USB 2.0, le LC 30 s'intègre facilement aux systèmes de gestion technique des bâtiments ou aux passerelles MBS disposant d'un port USB libre. Son boîtier métallique compact sur rail DIN et son fonctionnement sans ventilateur garantissent une fiabilité maximale en environnement d'armoire électrique.

Applications typiques

• Extension d'installations M-Bus existantes avec compteurs supplémentaires
• Connexion de compteurs M-Bus à une passerelle MBS via USB
• Ajout de compteurs à un système de gestion technique du bâtiment
• Raccordement de compteurs à un DDC avec port USB libre

Interface M-Bus

• 1 port M-Bus maître
• Supporte jusqu'à 30 charges standard (1,5 mA chacune)
• Capacité totale : 45 mA
• Ligne bifilaire protégée contre l'inversion de polarité

Interface USB

• 1 port USB 2.0
• Alimentation 5V via USB
• Consommation maximale : 600 mA
• Transfert des données M-Bus vers le maître USB

Indicateurs LED

• LED RX : réception de données
• LED TX : transmission de données
• LED OC : surintensité (Overcurrent)

Caractéristiques mécaniques et électriques

• Boîtier métallique robuste
• Montage sur rail DIN TS35 selon EN60715
• Dimensions : 90 × 30 × 70 mm (75 mm avec support rail DIN)
• Poids : 215 grammes
• Indice de protection : IP20
• Consommation électrique : 3 watts
• Aucune pièce mobile (sans ventilateur)

Conditions environnementales

• Température de fonctionnement : 0 à 70 °C
• Humidité relative : 30 à 95 % sans condensation

Normes et certifications

• Certification CE
• Fabriqué en Allemagne
• Fabricant certifié ISO 9001
