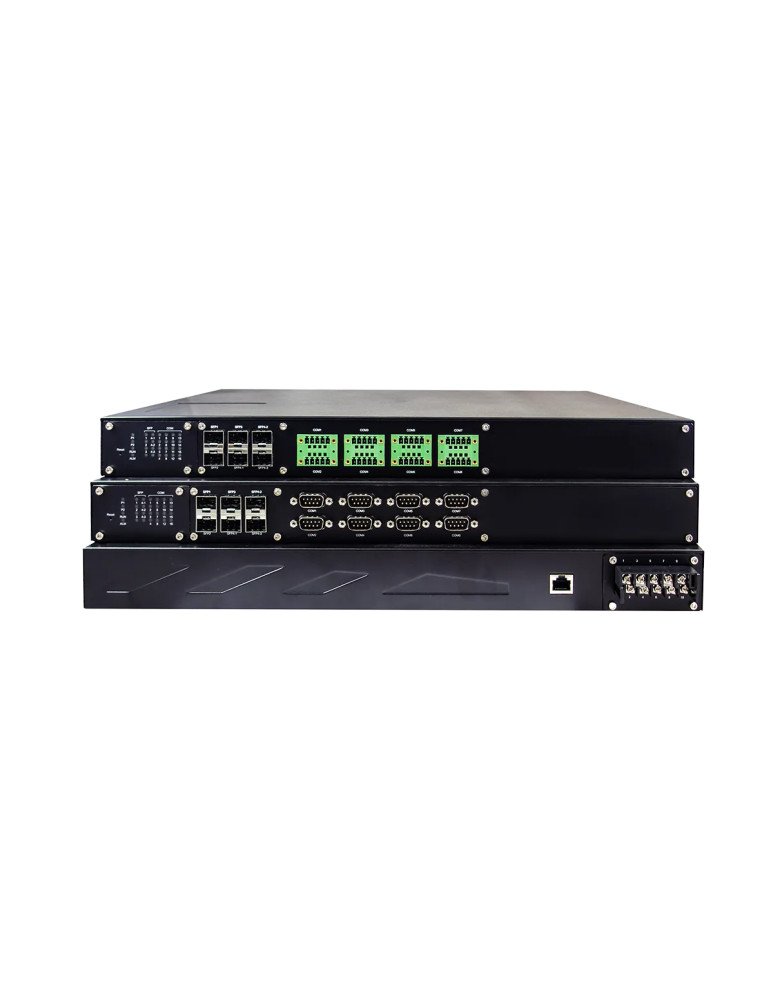

Atop MB5908A-6SFP-HV

Passerelle Modbus industrielle haute tension pour la supervision de réseaux série Modbus RTU/ASCII

La passerelle Atop MB5908A-6SFP-HV permet d'accéder à distance à vos équipements Modbus RTU/ASCII et de convertir leurs communications en Modbus TCP sur réseau Ethernet. Certifiée IEC61850-3, elle s'intègre facilement dans les sous-stations électriques et les environnements industriels exigeants. Son alimentation haute tension redondante 100-240 VAC ou 100-370 VDC assure une continuité de service maximale. Le boîtier rack 1U 19 pouces facilite l'installation dans les baies de brassage existantes.

Conversion bidirectionnelle entre protocoles Modbus

La MB5908A-6SFP-HV convertit tous les protocoles Modbus (TCP, RTU, ASCII) de manière bidirectionnelle sur toutes les interfaces matérielles supportées. Les extrémités Ethernet et série peuvent être configurées indépendamment en tant que maître ou esclave. Le routage d'ID Modbus permet d'intégrer des configurations matérielles complexes dans un réseau simplifié et facilement administrable. La passerelle supporte jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées.

Sécurité embarquée et fonctionnalités avancées

La passerelle intègre le chiffrement OpenVPN et IPsec VPN avec un débit jusqu'à 37,9 Mbit/s, permettant un accès sécurisé via Internet sans craindre les attaques malveillantes, l'interception de données ou le contrôle à distance non autorisé des esclaves Modbus. Sur le réseau local, le protocole RSTP (802.1D-2004) offre une redondance supplémentaire en cas de perte de liaison. La configuration s'effectue via interface web, console série, Telnet ou utilitaire Windows.

Architecture matérielle polyvalente et robuste

La MB5908A-6SFP-HV dispose de 8 ports série DB9 configurables en RS-232/422/485 par logiciel, avec débits de 1 200 à 921 600 bps. Les 6 emplacements SFP acceptent des transceivers 100BASE-FX pour connexions fibre optique longue distance. L'alimentation redondante haute tension accepte 100-240 VAC ou 100-370 VDC (plage étendue 85-264 VAC / 100-370 VDC), avec protection contre l'inversion de polarité. La consommation maximale atteint environ 20 W.

Conçue pour les environnements industriels les plus sévères

• Plage de température étendue : -40°C à +80°C
• Protection CEM industrielle conforme IEC61850-3 / IEEE 1613
• Boîtier IP30 en SPCC, montage rack 19 pouces 1U
• Tests de choc, chute et vibrations selon MIL-STD-810F
• Protection ESD jusqu'à ±15 kV (décharge dans l'air)
• Tenue aux surtensions jusqu'à ±4,0 kV (ligne-terre) sur port alimentation AC
• Conformité RoHS

Caractéristiques techniques principales

• 8 ports série DB9 RS-232/422/485 configurables par logiciel
• 6 emplacements SFP 100BASE-FX pour fibre optique
• Mode réseau : adresses IP indépendantes (6 ports) ou adresses IP indépendantes (4 ports) + switch non administrable (3 ports incluant LAN4)
• Alimentation redondante haute tension : 100-240 VAC ou 100-370 VDC (plage 85-264 VAC / 100-370 VDC)
• Protocoles : IPv4, ICMP, TCP, UDP, DHCP Client, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217, RSTP, OpenVPN, IPsec VPN, PPTP, SMTP/TLS
• VirtualCOM : logiciel de redirection Windows/Linux inclus
• Dimensions : 440,6 x 44 x 309 mm (L x H x P)
• Poids : 4 000 g
• Référence fabricant : 1P1MB5908A0004G
