Atop MB5908A-6SFP-Sis

Passerelle Modbus industrielle certifiée IEC61850-3 pour la conversion de protocoles

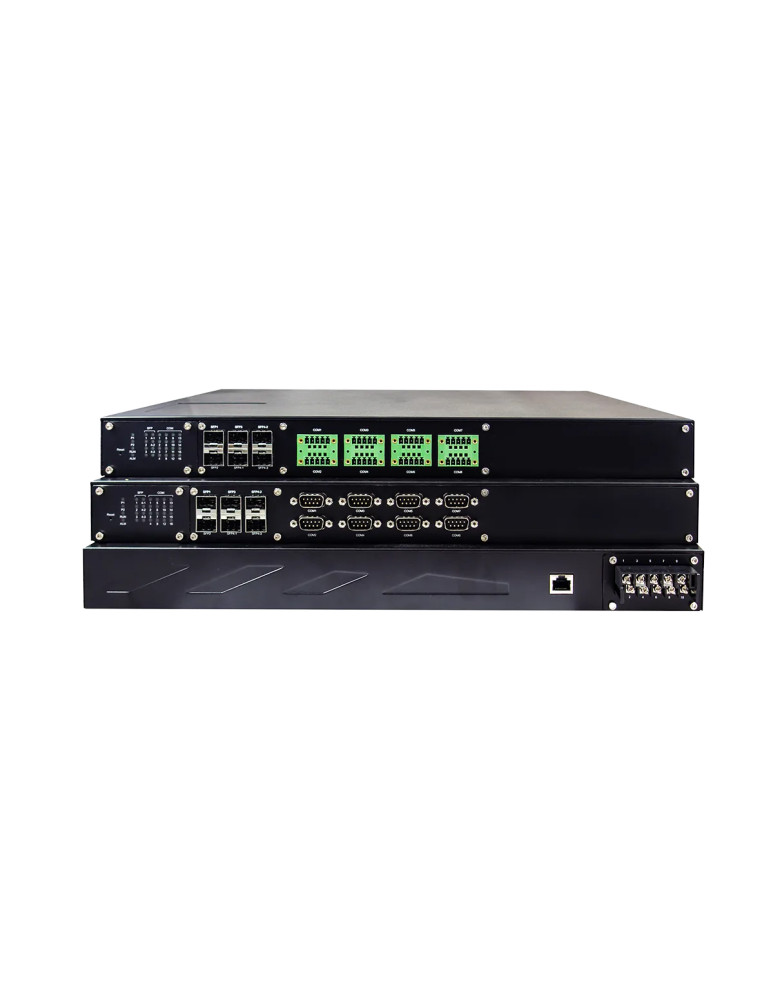

La passerelle Atop MB5908A-6SFP-Sis assure la conversion bidirectionnelle entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII pour l'intégration d'équipements série dans des architectures Ethernet. Équipée de 8 ports série RS-232/422/485 avec isolation 3 kV et de 6 emplacements SFP 100BASE-FX, elle offre une connectivité fibre optique pour les environnements industriels exigeants. Montée en rack 19" 1U, elle dispose d'une double alimentation redondante 24-48 VDC et fonctionne sur une plage de température de -40°C à +80°C. Certifiée IEC61850-3 et IEEE 1613, elle intègre la sécurité VPN (OpenVPN et IPsec) pour les communications distantes et le protocole RSTP pour la redondance réseau. La configuration s'effectue via interface Web, Telnet ou utilitaire Windows.

Conversion de protocoles Modbus avec routage d'ID

La MB5908A-6SFP-Sis convertit tous les protocoles Modbus entre les interfaces Ethernet et série de manière bidirectionnelle. Chaque extrémité peut être configurée en maître ou esclave. La fonction de routage d'ID Modbus permet de consolider des architectures complexes en un réseau unique facilement gérable. La passerelle supporte jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées, avec un mode VirtualCOM pour l'intégration dans les applications existantes sous Windows et Linux.

Connectivité série isolée pour environnements perturbés

• 8 ports série sur connecteurs à bornes 5,08 mm (TB5)
• Modes RS-232, RS-422 et RS-485 configurables par logiciel
• Isolation galvanique 3 kV sur tous les ports série
• Débits de 1 200 à 921 600 bps
• Contrôle de flux matériel et logiciel

Infrastructure Ethernet fibre optique

• 6 emplacements SFP pour modules 100BASE-FX
• Modes d'exploitation : 6 adresses IP indépendantes ou 4 IP + switch non géré 3 ports
• Protocoles supportés : IPv4, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217
• RSTP (802.1D-2004) pour la redondance de liaison
• Sécurité : OpenVPN Client/Server ou IPsec VPN avec débit jusqu'à 37,9 Mbps, PPTP, SMTP/TLS

Robustesse industrielle et certifications

• Boîtier rack 19" 1U (440,6 x 44 x 309 mm), IP30
• Température de fonctionnement : -40°C à +80°C
• Double alimentation redondante 24-48 VDC (19,2-52,8 VDC), protection contre l'inversion de polarité
• Consommation maximale : 20 W
• Certification IEC61850-3, IEEE 1613, EN 61010-1, EN 61010-2-201
• CEM industrielle : décharge électrostatique ±8 kV contact / ±15 kV air, EFT ±4 kV, surtension ±4 kV, immunité champs magnétiques 100 A/m continu / 1000 A/m 1 seconde
• Conformité FCC Part 15 Class A, EN 55032 Class A, EN 61000-6-2, EN 61000-6-4
• MTBF : 8,63 ans

Configuration et gestion simplifiées

La passerelle se configure via interface Web HTTP/HTTPS, console série, Telnet ou utilitaire de gestion Atop pour Windows. Le logiciel VirtualCOM permet la redirection des ports série sous Windows et Linux pour une intégration transparente dans les applications existantes. Un bouton de réinitialisation facilite le retour aux paramètres d'usine.
