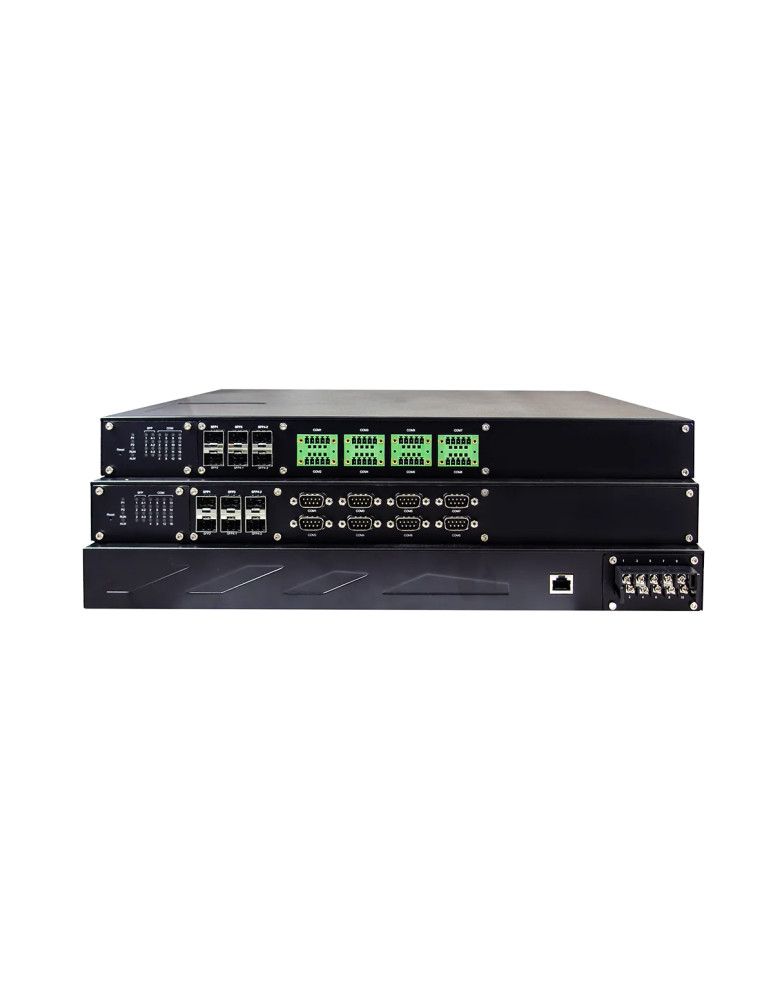

Atop MB5908A-6SFP-TB

L'Atop MB5908A-6SFP-TB est une passerelle Modbus industrielle rack 1U conçue pour convertir et router les communications Modbus entre les réseaux Ethernet et les équipements série. Cette passerelle permet l'accès à distance aux équipements Modbus RTU/ASCII et leur intégration dans des architectures Ethernet Modbus TCP, tout en offrant des fonctionnalités avancées de sécurité et de redondance.

Connectivité réseau et série

Le MB5908A-6SFP-TB intègre 6 ports SFP Fast Ethernet 100BASE-FX pour la connectivité fibre optique. Il dispose de 8 ports série RS-232/422/485 configurables par logiciel, équipés de connecteurs borniers 5 broches (TB5), offrant une flexibilité maximale pour l'interfaçage avec les équipements Modbus existants.

Conversion et routage Modbus

La passerelle assure la conversion bidirectionnelle entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII. Elle supporte jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées. Le routage d'ID Modbus permet de consolider des architectures complexes dans un réseau facilement administrable. Les extrémités Ethernet et série peuvent être configurées comme maître ou esclave.

Infrastructure réseau et modes de fonctionnement

Le MB5908A-6SFP-TB propose deux modes réseau : 6 ports avec adresses IP indépendantes, ou 4 ports IP indépendants associés à un switch non-administrable 3 ports (incluant LAN4). Le protocole RSTP (802.1D-2004) assure la redondance des liaisons réseau.

Sécurité et VPN intégré

L'équipement intègre des fonctions de sécurité avancées : chiffrement OpenVPN (client/serveur) et IPsec VPN (peer-to-peer ou peer-to-side) avec un débit VPN jusqu'à 37,9 Mbps. Le support PPTP, HTTPS et SNMPv3 renforce la protection des communications.

Caractéristiques série

• 8 ports série configurables RS-232/422/485
• Connecteurs borniers TB5 5 broches (pas de 5,08 mm)
• Débits de 1 200 à 921 600 bps
• Contrôle de flux None, Xon/Xoff, RTS/CTS
• 5, 6, 7 ou 8 bits de données configurables
• 1 ou 2 bits d'arrêt

Alimentation redondante et robustesse

Le MB5908A-6SFP-TB dispose d'une entrée d'alimentation redondante 24-48 VDC (plage 19,2-52,8 VDC) via bornier 10 broches, avec protection contre l'inversion de polarité. La consommation maximale est d'environ 20 W. Le boîtier IP30 SPCC en format rack 1U 19" (440,6 x 44 x 309 mm, 4 kg) est conçu pour fonctionner dans la plage de température étendue -40°C à +80°C.

Certifications industrielles

L'équipement est certifié IEC61850-3 et IEEE 1613 pour les environnements de sous-stations électriques. Il répond aux normes de protection CEM industrielles (EN 55032 Classe A, EN 61000-6-2, EN 61000-6-4) et offre une protection ESD jusqu'à ±8 kV en décharge de contact et ±15 kV en décharge atmosphérique (niveau 4).

Configuration et administration

L'administration s'effectue via navigateur Web, console série, Telnet ou l'utilitaire Windows Atop Management Utility. Le logiciel VirtualCOM pour Windows et Linux permet la redirection des ports série. Les protocoles supportés incluent IPv4, IPv6, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, RFC2217, SMTP/TLS.
