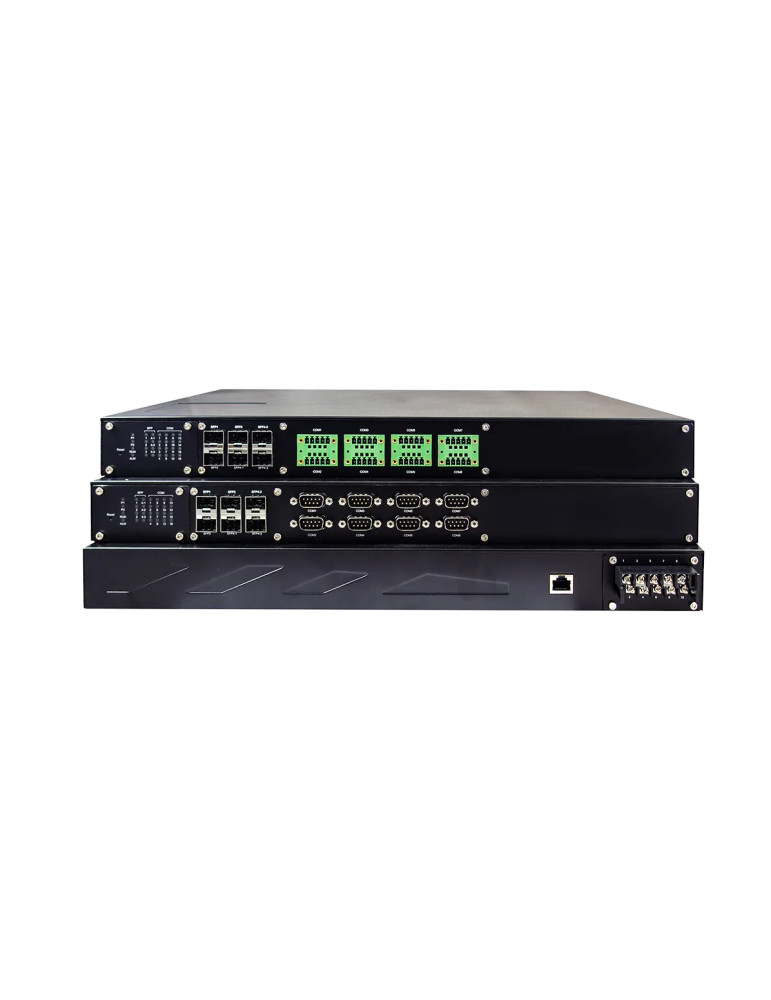

Atop MB5908A-6SFP

Passerelle Modbus industrielle 8 ports série avec connectivité fibre optique

La passerelle Atop MB5908A-6SFP permet de connecter et d'intégrer des équipements Modbus RTU/ASCII série à des réseaux Ethernet via fibre optique. Avec ses 8 ports série configurables (RS-232/422/485) et ses 6 ports Fast Ethernet 100Base-FX via slots SFP, elle assure la conversion bidirectionnelle entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII. Certifiée IEC61850-3, elle s'intègre facilement dans les sous-stations électriques et les environnements industriels exigeants fonctionnant entre -40°C et +80°C.

Infrastructure matérielle flexible et connecteurs DB9

Le modèle MB5908A-6SFP intègre 8 ports série via connecteurs D-Sub 9 broches (DB9), configurables individuellement en RS-232, RS-422 ou RS-485 selon les besoins de l'installation. Les 6 ports Ethernet utilisent des slots SFP 100Base-FX pour des liaisons fibre optique, offrant flexibilité et immunité aux interférences électromagnétiques. L'alimentation redondante 24-48 VDC et la protection contre l'inversion de polarité garantissent la continuité de service.

Conversion et routage Modbus avancés

La passerelle supporte la conversion bidirectionnelle entre Modbus TCP, Modbus RTU et Modbus ASCII sur l'ensemble de ses interfaces matérielles. Chaque extrémité (Ethernet ou série) peut être configurée comme maître ou esclave. La fonction de routage d'ID Modbus permet d'intégrer des architectures complexes avec plusieurs équipements série dans un réseau Ethernet unifié, facilitant ainsi la gestion centralisée. La passerelle supporte jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées.

Sécurité renforcée et fonctions réseau avancées

Le MB5908A-6SFP intègre des mécanismes de chiffrement OpenVPN et IPsec VPN pour sécuriser les communications Modbus à travers Internet contre les attaques malveillantes et l'interception de données. Le protocole RSTP (802.1D-2004) assure une redondance réseau en cas de rupture de liaison. La passerelle supporte également les protocoles SNMPv1/v2c/v3, DHCP, SMTP/TLS, ainsi que la fonction VirtualCOM pour la redirection série sous Windows et Linux.

Mode de fonctionnement réseau

La passerelle offre deux modes réseau configurables via navigateur Web :

• 6 adresses IP indépendantes (un port = une IP)
• 4 adresses IP indépendantes + switch non managé 3 ports (incluant LAN4)

Certification IEC61850-3 et robustesse industrielle

La certification IEC61850-3 / IEEE 1613 qualifie le MB5908A-6SFP pour les sous-stations électriques et les environnements soumis à des contraintes électromagnétiques sévères. Le boîtier métallique IP30 en SPCC au format rack 1U 19" résiste aux chocs, vibrations (MIL-STD-810F) et aux températures extrêmes de -40°C à +80°C. Les protections EMC atteignent le niveau 4 pour les décharges électrostatiques (±8 kV contact, ±15 kV air), les transitoires électriques rapides (±4 kV) et les surtensions (±4 kV ligne-terre sur ports signaux).

Configuration simplifiée et supervision

La passerelle se configure via plusieurs interfaces : navigateur Web (HTTP/HTTPS), console série, Telnet ou utilitaire Windows dédié (Atop Management Utility). La fonction VirtualCOM permet de transformer les ports série distants en ports COM virtuels locaux pour une intégration transparente dans les applications existantes. Le support du protocole RFC2217 facilite la gestion des ports série via TCP/IP.

Spécifications techniques principales

• Ports série : 8 x D-Sub 9 broches, RS-232/422/485 configurables par logiciel
• Ports Ethernet : 6 x slots SFP 100Base-FX
• Vitesse série : 1 200 à 921 600 bps
• Protocoles Modbus : TCP (serveur/client), RTU, ASCII (maître/esclave)
• Clients Modbus TCP : 16 maximum
• Connexions esclaves : 32 maximum
• VPN : OpenVPN, IPsec (débit jusqu'à 37,9 Mbps), PPTP
• Alimentation : 24-48 VDC redondante (19,2-52,8 VDC), borne à vis 10 broches
• Consommation : 20 W maximum
• Température de fonctionnement : -40°C à +80°C
• Humidité relative : 5 % à 95 % (sans condensation, 55°C)
• Dimensions : 440,6 x 44 x 309 mm (1U rack 19")
• Poids : 4 000 g
• Montage : Rack 19" (kit inclus)
• Certifications : EN61010-1, EN61010-2-201, FCC Part 15 Class A, EN55032 Class A, IEC61850-3, IEEE 1613, RoHS

Configuration DB9 5 broches

Les connecteurs D-Sub 9 broches du modèle MB5908A-6SFP supportent uniquement le mode RS-232 5 broches (TX, RX, GND, RTS, CTS). Pour les modes RS-422 ou RS-485, préférer les variantes avec bornes à vis TB5.
