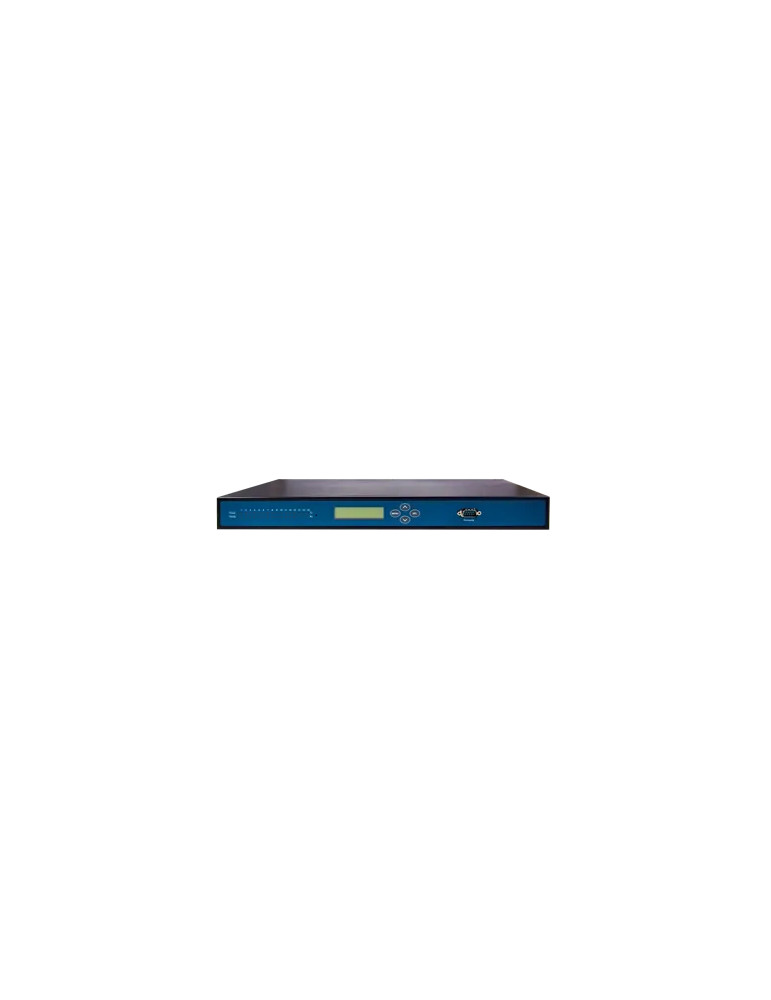

Atop MB5916-EU

Passerelle Modbus industrielle 16 ports pour l'intégration d'équipements série sur Ethernet

La passerelle Modbus Atop MB5916-EU intègre vos équipements série existants dans une infrastructure Ethernet moderne. Dotée de 16 ports RJ45 configurables RS-232/422/485, elle permet la conversion bidirectionnelle entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII. Ses deux ports Ethernet 10/100BASE-T(X) supportent le fonctionnement en double sous-réseau ou en redondance réseau. L'alimentation secteur 100-240 VAC avec prise européenne assure une intégration simple dans les armoires et baies de brassage industrielles.

Interfaces série polyvalentes et protocoles Modbus bidirectionnels

Chacun des 16 ports RJ45 du MB5916-EU peut être configuré par logiciel en RS-232, RS-422 ou RS-485, avec des débits de 1 200 à 921 600 bauds. La passerelle prend en charge la conversion bidirectionnelle entre Modbus TCP, Modbus RTU et Modbus ASCII : les côtés Ethernet et série peuvent être configurés comme maître ou esclave. Le routage par ID Modbus permet d'intégrer des configurations matérielles complexes dans un réseau unique facilement administrable. Elle supporte jusqu'à 16 clients Modbus TCP et 32 connexions esclave simultanées.

Redondance réseau et sécurité VPN intégrée

Le protocole RSTP (Rapid Spanning Tree Protocol) intégré permet d'ajouter une liaison Ethernet de secours en cas de défaillance du lien principal. Les fonctions de sécurité embarquées incluent OpenVPN et IPsec VPN (tunnel host-to-host ou host-to-site) avec un débit VPN atteignant 37,9 Mbps, ainsi que le support PPTP et SNMPv1/v2c/v3. Les protocoles IPv4, ICMP, TCP, UDP, DHCP client, HTTP, HTTPS, Telnet et RFC2217 sont également supportés.

Configuration flexible et protection industrielle renforcée

La configuration s'effectue via navigateur Web, console série, console Telnet, utilitaire Windows ou écran LCM en face avant. Le logiciel VirtualCOM permet la redirection de port sous Windows et Linux. Le boîtier métallique SPCC IP30 en format rack 19" 1U (436 × 43,5 × 200 mm, 3,2 kg) résiste aux contraintes industrielles : température de fonctionnement -20°C à +70°C, protection EMC selon EN 55032 classe B, chocs et vibrations conformes MIL-STD-810G. La passerelle dispose d'une sortie relais, d'un bouton reset, et d'une garantie de 5 ans (MTBF 13,95 ans).

• 16 ports série RJ45 configurables RS-232/422/485 par logiciel (1 200 à 921 600 bauds)
• 2 ports Ethernet 10/100BASE-T(X) RJ45 (double sous-réseau ou redondance réseau RSTP)
• Conversion Modbus bidirectionnelle TCP/RTU/ASCII, côtés Ethernet et série maître ou esclave
• Support jusqu'à 16 clients Modbus TCP et 32 connexions esclave simultanées
• VPN OpenVPN et IPsec intégrés (host-to-host ou host-to-site, débit jusqu'à 37,9 Mbps)
• Protocoles SNMPv1/v2c/v3, IPv4/IPv6, HTTP, HTTPS, Telnet, RFC2217, PPTP
• Configuration via navigateur Web, console série, Telnet, utilitaire Windows ou écran LCM
• Alimentation secteur 100-240 VAC (prise IEC 60320-1 C14, prise européenne fournie)
• Température de fonctionnement -20°C à +70°C, boîtier métallique IP30 rack 19" 1U
• Certification EN 60950-1, EN 62368-1, EMC EN 55032 classe B, MIL-STD-810G, garantie 5 ans
