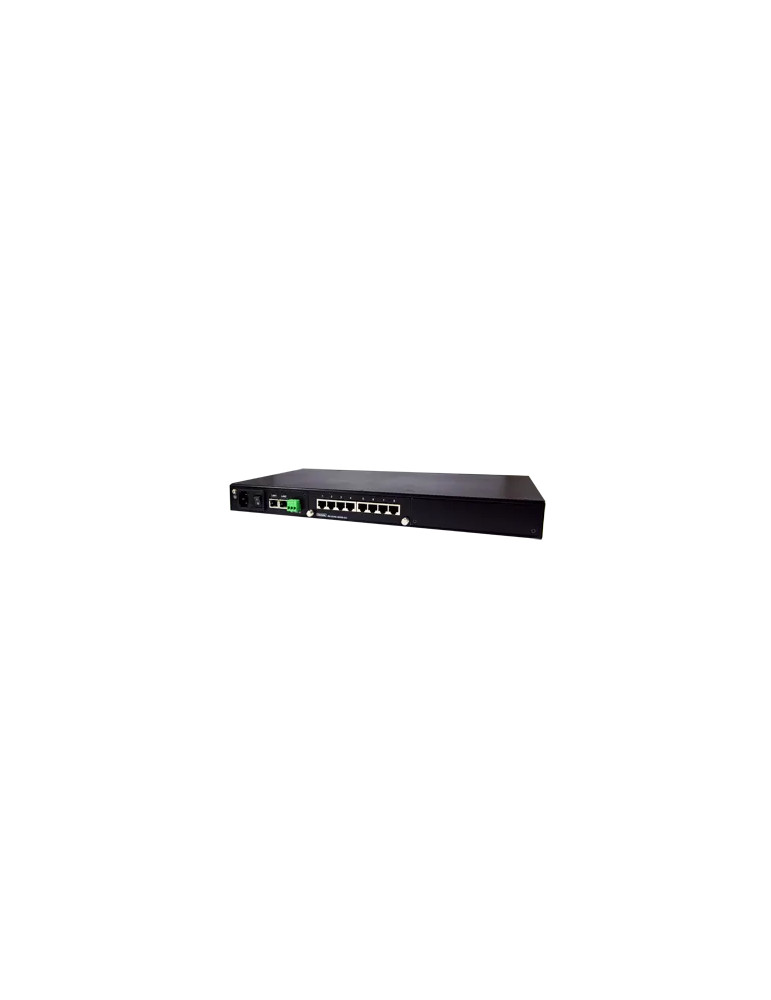

Atop MB5908-SiS-EU

Passerelle Modbus industrielle pour l'intégration d'équipements série dans des réseaux Ethernet

La passerelle Atop MB5908-SiS-EU constitue une solution efficace pour intégrer des équipements Modbus série dans des architectures Ethernet industrielles. Ce boîtier rack 19" 1U assure la conversion bidirectionnelle entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII, permettant ainsi de faire communiquer des infrastructures hétérogènes. Alimentée en 100-240 VAC avec prise secteur européenne intégrée, cette passerelle s'adapte aux environnements industriels exigeants grâce à sa plage de fonctionnement étendue de -20 à +70°C et ses protections EMC renforcées.

Connectivité série isolée pour une protection optimale

Le MB5908-SiS-EU dispose de 8 ports série RJ45 avec isolation galvanique 2,5 kV. Chaque port est configurable par logiciel en RS-422 ou RS-485, offrant une grande flexibilité d'installation. Les débits sont ajustables de 1 200 à 921 600 bps, avec configuration complète des paramètres de communication (bits de données, parité, bits d'arrêt). L'isolation galvanique protège les équipements connectés contre les surtensions et les boucles de masse, garantissant une fiabilité accrue dans les environnements industriels perturbés.

Architecture Ethernet redondante

La passerelle intègre 2 ports Fast Ethernet 10/100BASE-T RJ45 configurables en mode double sous-réseau ou en redondance réseau. Le protocole RSTP (Rapid Spanning Tree Protocol) permet d'ajouter un lien Ethernet de secours en cas de défaillance du lien principal. Cette redondance matérielle et protocolaire assure une disponibilité élevée des communications, critère essentiel pour les applications industrielles sensibles.

Conversion et routage Modbus avancés

Le MB5908-SiS-EU prend en charge les trois variantes du protocole Modbus : Modbus TCP, Modbus RTU et Modbus ASCII. La conversion s'effectue de manière bidirectionnelle entre les interfaces Ethernet et série, chaque extrémité pouvant être configurée en maître ou en esclave. La passerelle supporte jusqu'à 16 clients Modbus TCP simultanés et 32 connexions esclaves. Le routage par ID Modbus permet d'intégrer des configurations matérielles complexes dans un réseau simplifié et facilement administrable.

Sécurité réseau intégrée

Le boîtier intègre des fonctions de sécurité avancées avec support des protocoles VPN OpenVPN et IPsec (débit jusqu'à 37,9 Mbps en mode tunnel). Ces mécanismes permettent de créer des tunnels sécurisés à travers Internet et d'empêcher l'accès non autorisé aux équipements série. La passerelle supporte également SNMPv1, v2c et v3 pour la supervision et l'administration à distance, ainsi que les protocoles HTTPS et SSH/TLS pour les accès sécurisés.

Configuration et supervision simplifiées

L'administration du MB5908-SiS-EU s'effectue via plusieurs interfaces : navigateur Web, console série, console Telnet, utilitaire Windows ou afficheur LCM en façade. Le logiciel de redirection VirtualCOM est fourni pour Windows et Linux. La passerelle supporte les protocoles IPv4 et IPv6, DHCP client, ICMP, TCP, UDP, HTTP/HTTPS, Telnet et RFC2217.

Robustesse industrielle et protections EMC

Le boîtier rack 19" en acier SPCC (indice IP30) garantit une protection mécanique adaptée aux armoires industrielles. La passerelle supporte des températures de fonctionnement de -20 à +70°C et une humidité relative de 5 à 95 % (sans condensation). Les protections EMC répondent aux normes industrielles :

• Décharges électrostatiques (ESD) : contact ±8 kV, air ±15 kV selon IEC 61000-4-2
• Transitoires électriques rapides (EFT) : ±4 kV sur alimentation AC, ±2 kV sur ports série selon IEC 61000-4-4
• Surtensions (Surge) : ±2 kV ligne-ligne, ±4 kV ligne-terre sur port AC selon IEC 61000-4-5
• Immunité aux perturbations rayonnées : 10 V/m selon IEC 61000-4-3

Alimentation secteur européenne et relais de sortie

Le MB5908-SiS-EU est équipé d'une entrée secteur IEC 60320-1 C14 acceptant une tension de 90 à 264 VAC (tension nominale 100-240 VAC) avec prise européenne. La consommation maximale est d'environ 21 W. Un relais de sortie est disponible pour la signalisation d'alarmes ou la commande d'équipements auxiliaires. Le boîtier est livré avec un kit de montage rack 19" et dispose d'un bouton de réinitialisation en façade.

Caractéristiques techniques

• Référence fabricant : MB5908-SiS-EU (P/N 1P1MB590800014G)
• 8 ports série RJ45 RS-422/485 isolés 2,5 kV, configurables par logiciel
• 2 ports Ethernet 10/100BASE-T RJ45
• Débits série : 1 200 à 921 600 bps
• Conversion Modbus TCP/RTU/ASCII bidirectionnelle
• Protocoles : IPv4, IPv6, SNMP v1/v2c/v3, RSTP, OpenVPN, IPsec, PPTP, HTTP/HTTPS, Telnet
• Alimentation : 90-264 VAC (entrée IEC C14, prise EU)
• Température de fonctionnement : -20 à +70°C
• Boîtier rack 19" 1U, dimensions : 436 x 43,5 x 200 mm, poids : 3 000 g
• Certifications : EN60950-1, EN62368-1, FCC Part 15 Class A, EN 55032 Class B
• MTBF : 19,03 ans
• Garantie : 5 ans
