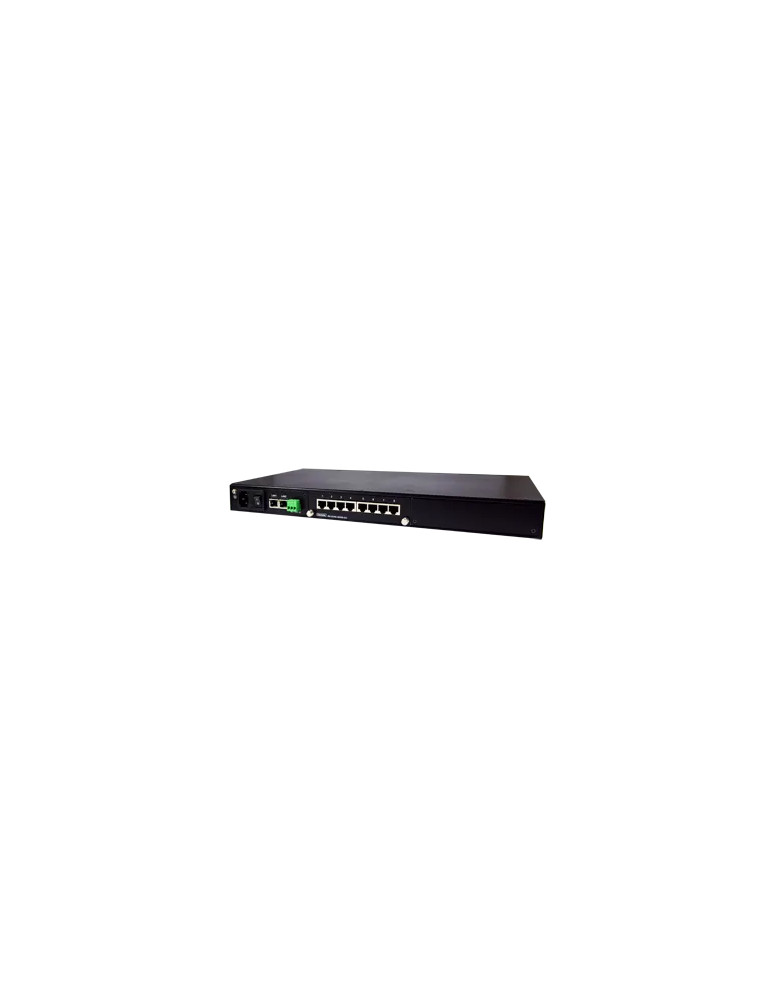

Atop MB5908-EU

Passerelle Modbus industrielle pour l'intégration de réseaux série hétérogènes

L'Atop MB5908-EU est une passerelle Modbus industrielle rack 19" conçue pour intégrer des équipements série dans des infrastructures Ethernet. Elle offre une conversion bidirectionnelle entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII, permettant une communication transparente entre réseaux Ethernet et série. Alimentée par une prise EU 100-240 VAC, elle simplifie l'installation dans les environnements industriels européens.

Le boîtier dispose de 8 ports série RJ45 sélectionnables par logiciel entre RS-232, RS-485 et RS-422, offrant une flexibilité maximale pour s'adapter aux infrastructures existantes. Les débits supportés vont de 1 200 à 921 600 bps. Les 2 ports Fast Ethernet RJ45 10/100BASE-T(X) peuvent être configurés en mode dual-subnet ou redondance réseau, garantissant la continuité de service.

Conversion et routage Modbus avancés

La passerelle assure une conversion bidirectionnelle entre les protocoles Modbus : les interfaces Ethernet et série peuvent être configurées indépendamment en maître ou esclave. Elle supporte jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées. Le routage d'ID Modbus intégré permet de simplifier la gestion de configurations complexes impliquant plusieurs sous-réseaux et types d'interfaces.

Le support du mode VirtualCOM permet de rediriger les ports série sur IP via Windows ou Linux, facilitant l'intégration avec les applications existantes. Des options avancées de concentration et redondance Modbus sont disponibles sur demande.

Sécurité et redondance réseau

Le MB5908-EU intègre des mécanismes de sécurité avancés : OpenVPN et IPsec permettent de tunneliser les communications série sur Internet en mode host-to-host ou host-to-site, avec un débit VPN atteignant 37,9 Mbps. Le protocole RSTP (Rapid Spanning Tree Protocol) assure la redondance de la liaison Ethernet principale.

Le support de SNMPv1/v2c/v3 facilite la supervision à distance et l'intégration dans les systèmes de gestion réseau existants. L'équipement supporte également les protocoles IPv4, ICMP, TCP, UDP, DHCP Client, HTTP, HTTPS, SMTP/TLS, Telnet et RFC2217.

Protection EMC industrielle et large plage de température

La passerelle est conçue pour résister aux environnements industriels sévères, avec une plage de température de fonctionnement de -20°C à 70°C. Elle bénéficie d'une protection EMC complète conforme aux normes IEC 61000-4 : décharges électrostatiques jusqu'à ±8 kV (contact) et ±15 kV (air), immunité aux surtensions (±4 kV sur alimentation AC), aux transitoires électriques rapides (±4 kV) et aux champs magnétiques.

Le boîtier métallique IP30 assure une protection mécanique adaptée aux installations en rack 19". La passerelle est certifiée EN60950-1, EN62368-1, FCC Part 15 Class A et EN 55032 Class B.

Configuration flexible et installation simplifiée

La configuration s'effectue via interface Web, console série, Telnet, utilitaire Windows ou afficheur LCM frontal, offrant une grande flexibilité selon les préférences de l'utilisateur. L'utilitaire de gestion Atop simplifie la découverte et la configuration initiale des équipements.

L'alimentation 100-240 VAC prise EU élimine le besoin d'alimentations externes et s'adapte automatiquement aux tensions européennes. Le connecteur d'entrée IEC 60320-1 C14 facilite le câblage. Une sortie relais permet de signaler des états critiques vers des systèmes externes. Le kit de montage rack 19" est inclus.

Fiabilité et garantie étendue

La passerelle affiche un MTBF de 22,74 ans et bénéficie d'une garantie constructeur de 5 ans. Elle est conforme aux tests de chocs et vibrations MIL-STD-810G Method 516.7 et 514.7, garantissant sa robustesse dans les environnements industriels contraignants.

• 8 ports série RJ45 RS-232/422/485 sélectionnables par logiciel, 1 200 à 921 600 bps
• 2 ports Fast Ethernet 10/100BASE-T(X) RJ45, dual-subnet ou redondance
• Conversion bidirectionnelle Modbus TCP/RTU/ASCII, maître/esclave configurable
• Jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées
• Routage d'ID Modbus pour intégration de réseaux complexes
• OpenVPN et IPsec intégrés, débit VPN jusqu'à 37,9 Mbps
• RSTP pour redondance Ethernet, SNMPv1/v2c/v3
• Support VirtualCOM Windows/Linux pour redirection série sur IP
• Température de fonctionnement -20°C à 70°C
• Protection EMC industrielle complète IEC 61000-4
• Alimentation 100-240 VAC prise EU, connecteur IEC 60320-1 C14
• Consommation maximale 21 W, sortie relais intégrée
• Boîtier rack 19" IP30 436 × 43,5 × 200 mm, 3 000 g
• Configuration via Web, console série, Telnet, utilitaire Windows ou LCM
• MTBF 22,74 ans, garantie 5 ans
