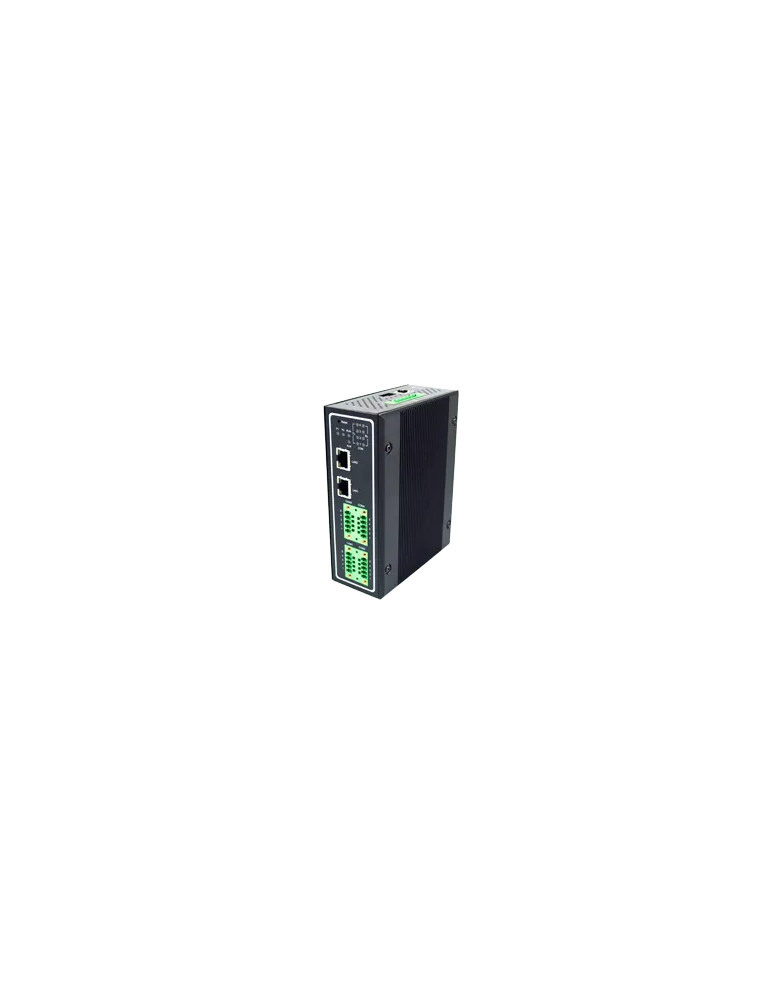

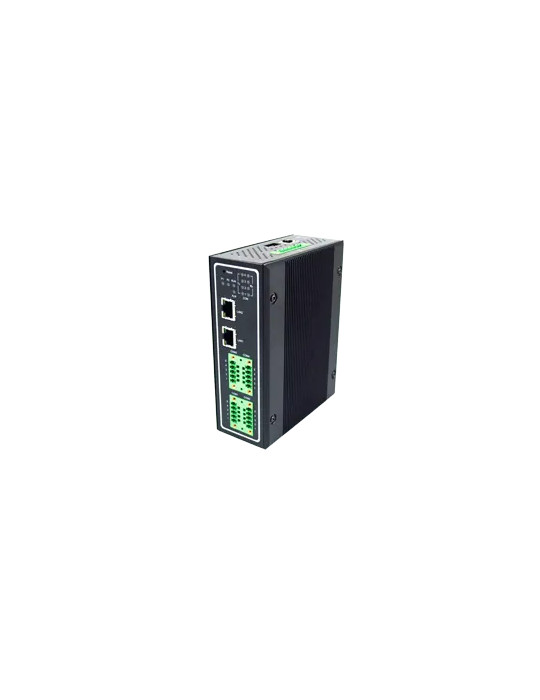

Atop MB5904D-4P-TB

Passerelle Modbus industrielle pour la conversion de protocole en environnement sévère

La passerelle Atop MB5904D-4P-TB répond aux besoins de conversion entre protocoles Modbus dans les installations industrielles équipées d'infrastructures de communication hétérogènes. Elle intègre 4 ports série configurables par logiciel (RS-232/422/485) et 2 ports Ethernet Fast-Ethernet, permettant l'intégration d'équipements Modbus RTU, ASCII ou TCP au sein d'une architecture réseau unique. Son boîtier métallique robuste et sa plage de température étendue de -40°C à 85°C la destinent aux environnements industriels exigeants.

Conversion bidirectionnelle Modbus TCP/RTU/ASCII

Le MB5904D-4P-TB assure la conversion bidirectionnelle entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII sur l'ensemble des interfaces série et Ethernet. Chaque extrémité (série ou Ethernet) peut être configurée en mode maître ou esclave Modbus, offrant une flexibilité maximale pour l'intégration d'équipements existants. La fonction de routage d'identifiants Modbus permet de simplifier la gestion de configurations complexes comportant plusieurs esclaves Modbus répartis sur différentes interfaces physiques.

Quatre ports série multi-standards configurables

Les 4 ports série du MB5904D-4P-TB sont configurables par logiciel pour supporter les normes RS-232, RS-422 ou RS-485, avec des débits de 1 200 à 921 600 bps. Ils sont équipés de borniers à vis TB5 3,81 mm et disposent d'une isolation galvanique de 2 kV pour une protection contre les perturbations électriques. Cette polyvalence matérielle facilite l'intégration dans des infrastructures de communication série existantes sans nécessiter de convertisseurs externes.

Capacité de gestion Modbus étendue

La passerelle supporte jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées. Elle intègre un support VirtualCOM pour l'émulation de ports série sur TCP/IP, facilitant l'intégration avec des applications logicielles existantes. Les protocoles RSTP (Rapid Spanning Tree Protocol) assurent la redondance des liaisons Ethernet pour une continuité de service accrue.

Sécurisation avancée des communications

Le MB5904D-4P-TB intègre des fonctions de chiffrement VPN (OpenVPN client/serveur, IPsec peer-to-peer ou peer-to-site, PPTP) permettant de sécuriser les communications Modbus sur Internet ou sur des réseaux non maîtrisés. Le débit VPN peut atteindre 37,9 Mbps. Le support SMTP/TLS permet l'envoi d'alertes par email sécurisé.

Interfaces réseau et gestion

• 2 ports Ethernet 10/100BASE-T(X) RJ-45
• 4 ports série RS-232/422/485 configurables par logiciel sur borniers TB5
• 1 port USB 2.0 type A
• Protocoles : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217, RSTP
• Configuration via interface Web, Telnet, utilitaire de gestion Atop ou console série

Alimentation et connectique

• Alimentation double entrée redondante 12 à 48 VDC
• Connecteur à vis sécurisé 7 broches 5,08 mm
• Protection contre l'inversion de polarité
• Consommation maximale : 8 W (0,65 A à 12 VDC)
• 1 sortie relais 1 A à 30 VDC (contact normalement ouvert)

Protection industrielle et normes

• Plage de température : -40°C à 85°C
• Boîtier métallique SPCC IP30
• Protection EMC selon EN 55032, EN 55024, EN 61000-6-2, EN 61000-6-4, FCC Part 15 Class A
• Tests ESD (±6 kV contact, ±8 kV air), EFT (±2 kV), surtension (±2 kV), immunité RF (10 V/m)
• Conformité sécurité IEC/EN 61010-1, UL61010-1
• Certifications CE, FCC, RoHS
• MTBF : 14,56 ans (MIL-HDBK-217F)

Installation et dimensions

• Montage sur rail DIN ou mural (kit optionnel)
• Dimensions : 55 × 145 × 113 mm (L × H × P)
• Poids : 1 000 g
• Bouton de réinitialisation intégré

Logiciels et compatibilité

• Logiciel VirtualCOM pour Windows et Linux
• Utilitaire de gestion Atop pour Windows
• Firmware évolutif (version 1.77 disponible)
• Manuel utilisateur et guides d'installation fournis
