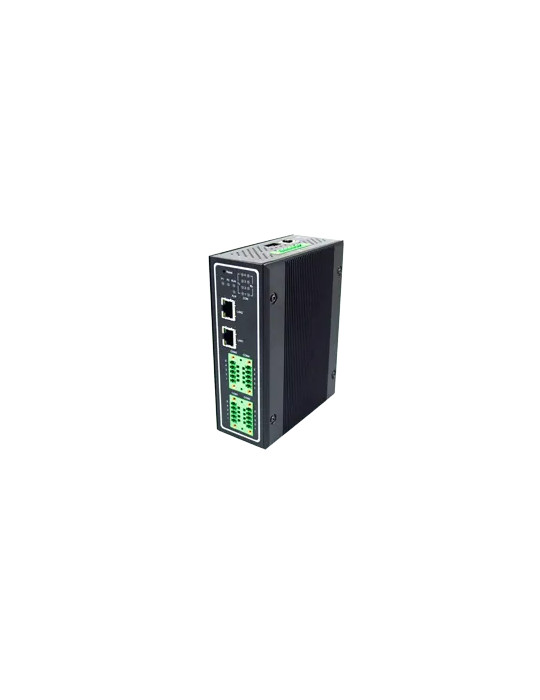

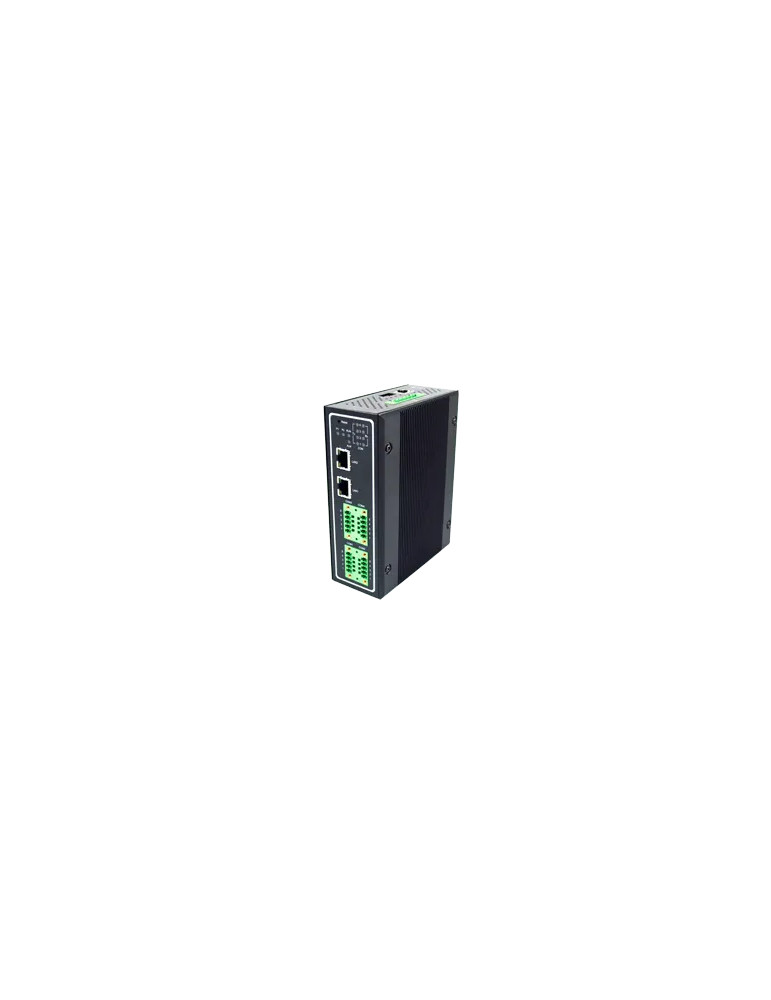

Atop MB5904D-4P-Sis

Passerelle Modbus industrielle 4 ports avec isolation série renforcée

La passerelle Atop MB5904D-4P-Sis permet d'interconnecter vos équipements Modbus hétérogènes au sein d'une même infrastructure. Elle convertit de manière bidirectionnelle les protocoles Modbus TCP, Modbus RTU et Modbus ASCII entre ses interfaces Ethernet et série, et supporte le routage d'ID Modbus pour simplifier l'intégration de configurations matérielles complexes. Conçue pour les environnements industriels exigeants, elle intègre une protection EMC renforcée et fonctionne de manière fiable sur une plage de température étendue de -40°C à 85°C.

Ce modèle se distingue par son isolation série de 3 kV sur les 4 ports série (borniers TB5), offrant une protection accrue contre les surtensions et les boucles de masse dans les installations industrielles sensibles. Les interfaces série sont configurables par logiciel en RS-232, RS-485 ou RS-422, avec un débit jusqu'à 921 600 bps.

Connectivité réseau industrielle

La passerelle dispose de 2 ports RJ45 10/100BASE-T(X) Fast Ethernet. Elle supporte deux modes de fonctionnement LAN : double sous-réseaux ou redondance réseau. Le protocole RSTP (Rapid Spanning Tree Protocol) assure une continuité de service en cas de défaillance d'un lien physique. L'interface réseau est compatible IPv4 et IPv6.

Conversion et routage Modbus avancés

Le MB5904D-4P-Sis gère jusqu'à 16 clients Modbus TCP simultanés et 32 connexions esclaves. La conversion de protocole fonctionne de manière bidirectionnelle : les interfaces Ethernet et série peuvent être configurées indifféremment en maître ou esclave Modbus. Cette flexibilité permet d'intégrer facilement des architectures existantes comportant des automates, des variateurs de vitesse, des compteurs d'énergie ou tout autre équipement Modbus sur liaison série ou Ethernet.

Le support du mode VirtualCOM (Windows/Linux) permet aux applications existantes d'accéder aux ports série distants comme s'ils étaient locaux, sans modification du code applicatif.

Sécurité intégrée pour connexions distantes

La passerelle embarque des fonctions de chiffrement VPN OpenVPN (client/serveur), IPsec (peer-to-peer ou peer-to-site) et PPTP, avec un débit VPN atteignant 37,9 Mbps. Ces mécanismes permettent d'utiliser la passerelle en toute sécurité sur Internet sans risque d'écoute ou d'accès malveillant aux équipements Modbus, notamment pour la télémaintenance ou la supervision à distance.

Interfaces et alimentation

• 4 ports série RS-232/485/422 sélectionnables par logiciel (borniers 2x5 broches 3,81 mm TB5)
• 2 ports Ethernet 10/100BASE-T(X) RJ45
• 1 port USB 2.0 Type A
• Alimentation : double entrée 12-48 VDC redondante (bornier verrouillable 7 broches 5,08 mm), protection contre les inversions de polarité
• Consommation : 8 W max (0,65 A @ 12 VDC)
• Sortie relais : 1 A @ 30 VDC (contact normalement ouvert)

Robustesse et fiabilité

• Boîtier métallique IP30 en acier SPCC, montage DIN-rail ou mural (kit optionnel)
• Plage de température de fonctionnement : -40°C à 85°C
• Humidité relative : 5 % à 95 % (sans condensation, 55°C)
• Protection EMC niveau industriel : tests ESD (±6 kV contact, ±8 kV air), EFT (±2 kV ports série et puissance), Surge (±2 kV ports série, ±1 kV puissance), immunité rayonnée (10 V/m 80-1000 MHz)
• MTBF : 14,56 ans (MIL-HDBK-217F)
• Garantie : 5 ans

Configuration et protocoles

La configuration s'effectue via interface Web, console série, Telnet ou utilitaire de gestion Atop (Windows). Les protocoles supportés incluent IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217, RSTP et SMTP/TLS pour les notifications d'alertes.

Conformité et certifications

• Sécurité : IEC/EN 61010-1, UL61010-1, IEC/EN 61010-2-201, UL61010-2-201, EN62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-2, EN 61000-6-4
• Environnement : MIL-STD-810G (choc, chute, vibration)
• RoHS
