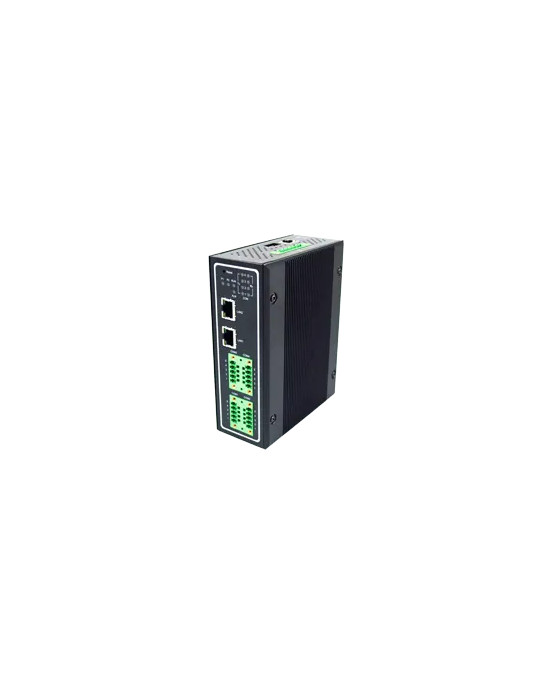

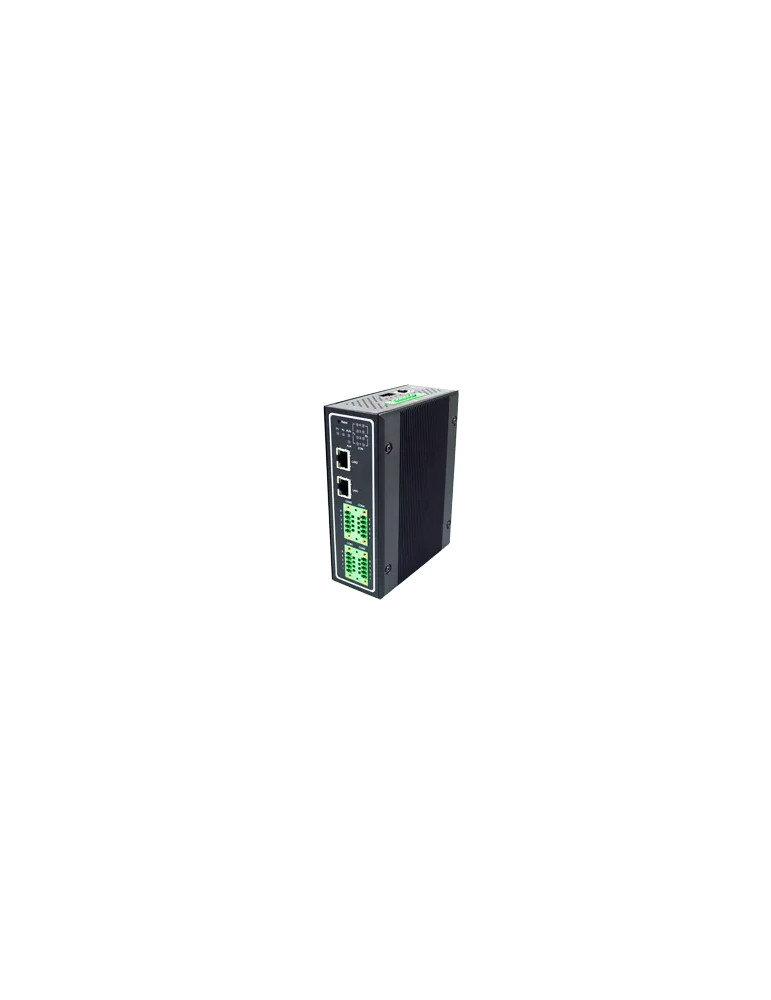

Atop MB5904D-4P-G-TB-SFP

La passerelle Modbus MB5904D-4P-G-TB-SFP d'Atop offre une solution complète pour l'intégration et la conversion de protocoles Modbus dans les environnements industriels exigeants. Conçue pour unifier des infrastructures Modbus complexes, elle permet une conversion bidirectionnelle entre Modbus TCP, Modbus RTU et Modbus ASCII sur l'ensemble de ses interfaces série et Ethernet.

Connectivité série et Ethernet polyvalente

La passerelle dispose de 4 ports série configurables par logiciel en RS-232, RS-485 ou RS-422, avec des débits allant de 1 200 à 921 600 bps. Chaque port série est équipé de connecteurs à bornier TB5 et bénéficie d'une isolation de 2 kV. Pour la connectivité réseau, le modèle MB5904D-4P-G-TB-SFP intègre 2 slots SFP 100/1000Base-X, permettant l'utilisation de transceivers fibre optique ou cuivre selon les besoins de l'infrastructure.

Conversion et routage Modbus avancés

Le MB5904D-4P-G-TB-SFP prend en charge la conversion bidirectionnelle entre les protocoles Modbus TCP (côté Ethernet) et Modbus RTU/ASCII (côté série). Les extrémités Ethernet et série peuvent être configurées indépendamment en maître ou en esclave. La passerelle supporte jusqu'à 16 clients Modbus TCP et 32 connexions d'esclaves simultanées. Le routage d'ID Modbus permet d'intégrer plusieurs équipements esclaves sur différentes interfaces physiques au sein d'une architecture réseau unifiée et facilement administrable.

Sécurité embarquée et redondance réseau

Pour sécuriser les communications sur des réseaux publics ou non fiables, la passerelle intègre plusieurs protocoles VPN : PPTP, IPsec (peer-to-peer ou peer-to-site) et OpenVPN (client/serveur), avec un débit VPN pouvant atteindre 37,9 Mbps. Le support du protocole RSTP (Rapid Spanning Tree Protocol) assure une redondance réseau en cas de perte de lien, garantissant la continuité de service des applications critiques.

Interface utilisateur et gestion à distance

La configuration s'effectue via interface web, console série, console Telnet ou l'utilitaire de gestion Atop. Le logiciel VirtualCOM fourni permet la redirection de ports série sous Windows et Linux. La passerelle supporte les protocoles SNMPv1, v2c et v3 pour l'intégration dans les systèmes de supervision existants, ainsi que RFC2217 pour l'accès série distant.

Robustesse industrielle et alimentation flexible

Le MB5904D-4P-G-TB-SFP fonctionne sur une plage de température étendue de -40°C à +85°C, avec une humidité relative de 5 % à 95 % (non condensante). Le boîtier métallique IP30 est conçu pour un montage sur rail DIN ou en applique murale (kit optionnel). L'alimentation s'effectue par double entrée 12-48 VDC redondante (connecteur Terminal Block 7 broches 5,08 mm) avec protection contre l'inversion de polarité. La consommation maximale est d'environ 8 W. Un port relais (1A @ 30 VDC, normalement ouvert) permet le pilotage d'équipements externes.

Protection électromagnétique et certifications

La passerelle répond aux normes industrielles les plus strictes en matière de CEM : décharges électrostatiques selon IEC 61000-4-2 (±6 kV contact, ±8 kV air), immunité aux transitoires électriques rapides IEC 61000-4-4 (±2,0 kV sur port d'alimentation DC, ±2,0 kV sur ports signaux), immunité aux ondes de choc IEC 61000-4-5 et immunité aux champs magnétiques IEC 61000-4-8. Les certifications de sécurité incluent IEC/EN 61010-1, UL61010-1, IEC/EN 61010-2-201 et EN62368-1. La conformité CEM est assurée par FCC Part 15 Class A, EN 55032, EN 61000-6-2 et EN 61000-6-4. Le MB5904D-4P-G-TB-SFP est conforme RoHS et bénéficie d'une garantie de 5 ans.

Spécifications techniques principales

• 4 ports série configurables RS-232/422/485 (1 200 à 921 600 bps)
• 2 slots SFP 100/1000Base-X
• Connecteurs série : bornier TB5
• Isolation série : 2 kV
• Conversion bidirectionnelle Modbus TCP/RTU/ASCII
• Jusqu'à 16 clients Modbus TCP et 32 connexions d'esclaves
• Protocoles supportés : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217, RSTP, SMTP/TLS
• VPN : PPTP, IPsec, OpenVPN (débit VPN jusqu'à 37,9 Mbps)
• 1 port USB 2.0 (type A)
• Alimentation : double entrée 12-48 VDC redondante, connecteur Terminal Block 7 broches 5,08 mm
• Consommation : environ 8 W maximum
• 1 sortie relais : 1A @ 30 VDC (normalement ouvert)
• Température de fonctionnement : -40°C à +85°C
• Humidité relative : 5 % à 95 % (non condensante)
• Boîtier : IP30 SPCC, montage rail DIN ou mural
• Dimensions (L x H x P) : 55 x 145 x 113 mm
• Poids : 1 000 g
• MTBF : 14,56 ans (MIL-HDBK-217F)
• Garantie : 5 ans
