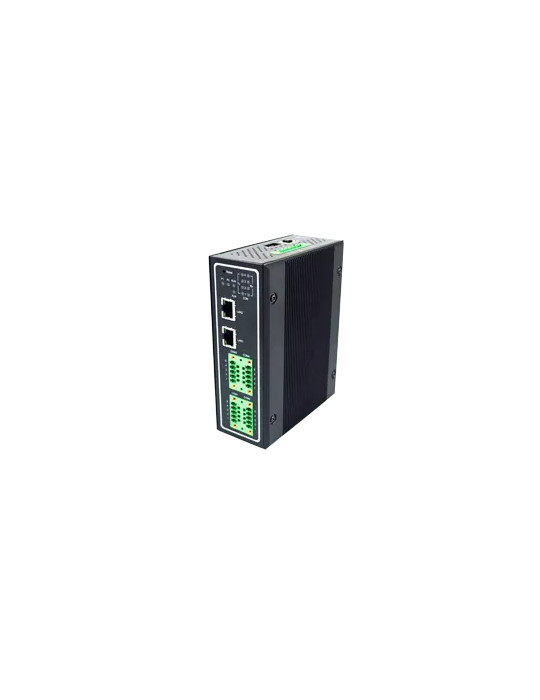

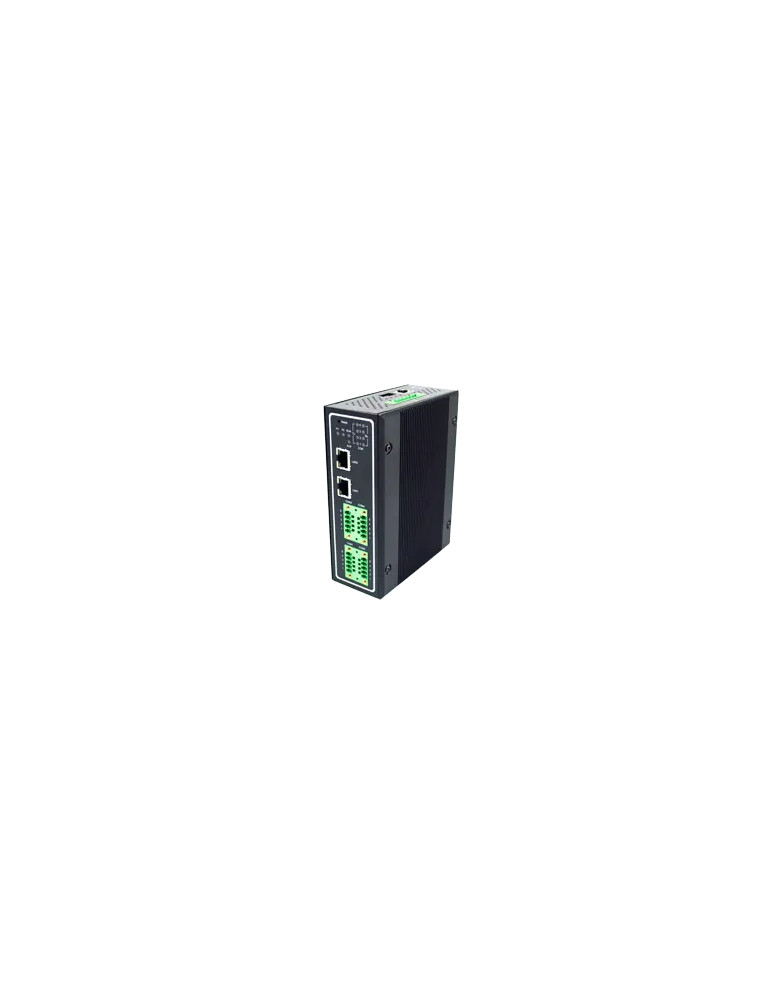

Atop MB5904D-4P-G-Sis-SFP

La passerelle Atop MB5904D-4P-G-Sis-SFP offre une solution complète pour la conversion bidirectionnelle entre Modbus TCP et Modbus RTU/ASCII dans des environnements industriels exigeants. Avec ses 4 ports série logiciellement configurables (RS-232/RS-485/RS-422) équipés d'une isolation 3 kV, elle garantit une protection optimale contre les perturbations électriques. Les 2 slots SFP 100/1000Base-X permettent des connexions réseau flexibles avec support de la fibre optique jusqu'à 40 km selon le module SFP choisi.

Architecture matérielle robuste

Le boîtier métallique IP30 avec montage rail DIN intègre une double alimentation redondante 12-48 VDC avec protection contre les inversions de polarité. La passerelle fonctionne de manière fiable sur la plage de température industrielle étendue de -40°C à 85°C, avec une consommation maximale de 8 W. Les 4 ports série atteignent des débits jusqu'à 921,6 kbps et se connectent via des borniers à vis 5 broches de 3,81 mm pour l'isolation 3 kV.

Conversion Modbus avancée

La MB5904D-4P-G-Sis-SFP assure la conversion bidirectionnelle entre tous les protocoles Modbus standards (TCP/RTU/ASCII). Elle supporte jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées. Les extrémités Ethernet et série peuvent être configurées indépendamment en mode maître ou esclave, avec routage d'ID Modbus pour intégrer des architectures Modbus complexes existantes dans un réseau simplifié.

Sécurité réseau intégrée

La passerelle embarque un moteur de chiffrement VPN supportant OpenVPN (client/serveur), IPsec (peer-to-peer ou peer-to-side) et PPTP, avec un débit VPN atteignant 37,9 Mbps. Le protocole RSTP assure la redondance des liens réseau. La gestion s'effectue via interface web HTTPS, Telnet sécurisé, console série ou l'utilitaire Atop Management Utility. Un port USB 2.0 type A complète les interfaces pour la configuration et le mode VirtualCOM.

Protection EMC renforcée

• Décharges électrostatiques : ±6 kV contact / ±8 kV air (IEC 61000-4-2 niveau 3)
• Transitoires électriques rapides : ±2,0 kV ports alimentation et signaux (IEC 61000-4-4)
• Surtensions : ±1,0 kV ligne-ligne, ±2,0 kV ligne-terre sur ports signaux (IEC 61000-4-5)
• Immunité aux champs magnétiques : 30 A/m (IEC 61000-4-8 niveau 4)
• Conformité FCC Part 15 Class A, EN 55032, EN 61000-6-2/4

Caractéristiques techniques

• Interfaces réseau : 2 slots SFP 100/1000Base-X (modules vendus séparément)
• Ports série : 4 ports RS-232/RS-485/RS-422 sélectionnables logiciellement
• Isolation série : 3 kV sur tous les ports série
• Connectique série : borniers à vis 5 broches 3,81 mm
• Vitesses série : 1 200 à 921 600 bps
• Alimentation : double entrée 12-48 VDC redondante
• Consommation : 8 W maximum (0,65 A @ 12 VDC)
• Température de fonctionnement : -40°C à 85°C
• Humidité relative : 5 à 95 % sans condensation à 55°C
• Dimensions : 55 x 145 x 113 mm
• Poids : 1 000 g
• Montage : rail DIN ou mural (kit optionnel)
• Sortie relais : 1 A @ 30 VDC (contact normalement ouvert)
• MTBF : 14,56 ans (MIL-HDBK-217F)
• Garantie : 5 ans

Protocoles et standards

• Réseau : IPv4, TCP, UDP, DHCP client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217, RSTP
• Sécurité : PPTP, OpenVPN client/serveur, IPsec, SMTP/TLS
• Modbus : TCP serveur/client, RTU/ASCII maître/esclave
• VirtualCOM : logiciel de redirection Windows/Linux
• Certifications : IEC/EN 61010-1, UL61010-1, EN 61010-2-201, EN62368-1, RoHS
