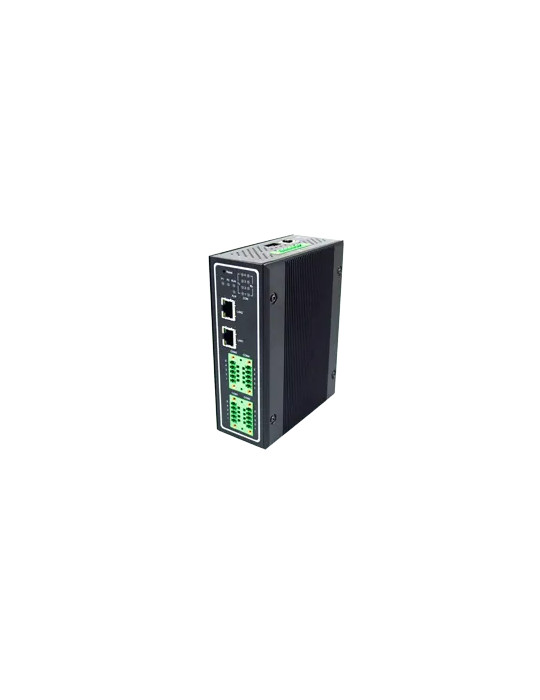

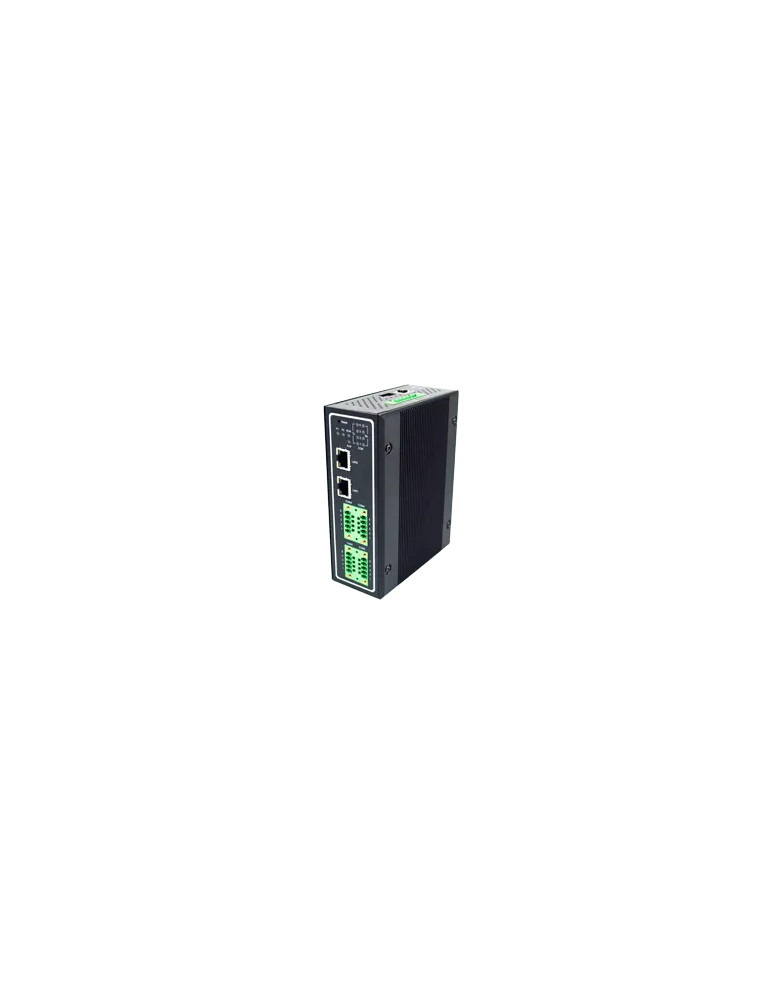

Atop MB5904D-4P-G-DB-SFP

Passerelle Modbus industrielle pour la conversion protocole et l'intégration réseau

La passerelle Atop MB5904D-4P-G-DB-SFP permet l'intégration d'équipements Modbus série dans des infrastructures Ethernet industrielles. Elle assure la conversion bidirectionnelle entre les protocoles Modbus TCP, Modbus RTU et Modbus ASCII, avec support des modes maître et esclave sur les interfaces Ethernet et série. Son boîtier métallique IP30 avec montage DIN-rail et sa plage de température étendue de -40°C à +85°C garantissent une exploitation fiable dans les environnements industriels exigeants.

Configuration matérielle et interfaces de communication

Cette variante dispose de 4 ports série DB9 configurables par logiciel en RS-232, RS-485 ou RS-422, avec débits de 1 200 à 921 600 bps et isolation 2 kV. Les 2 emplacements SFP 100/1000Base-X acceptent les modules optiques monomode ou multimode pour des distances jusqu'à 40 km selon le transceiver installé. Le boîtier intègre également un port USB 2.0 type A. L'alimentation s'effectue par double entrée redondante 12-48 VCC avec protection d'inversion de polarité, via un bornier verrouillable 7 contacts 5,08 mm. Une sortie relais 1A @ 30 VCC (normalement ouvert) permet la signalisation d'événements.

Conversion de protocoles Modbus et routage d'identifiants

Le MB5904D-4P-G-DB-SFP prend en charge jusqu'à 16 clients Modbus TCP simultanés et 32 connexions esclaves. La conversion s'effectue dans les deux sens : les interfaces Ethernet et série peuvent être configurées indépendamment en mode maître ou esclave. Le routage d'identifiants Modbus permet d'adresser plusieurs équipements série via une seule connexion réseau, simplifiant l'architecture de supervision. Le support VirtualCOM autorise l'utilisation d'applications série existantes via redirection TCP. Des fonctions avancées de concentrateur Modbus et de concentrateur redondant sont disponibles sur demande auprès du représentant Atop.

Sécurité réseau et chiffrement des communications

La passerelle intègre des mécanismes de sécurité réseau avec support OpenVPN client/serveur, IPsec peer-to-peer ou peer-to-side, et PPTP, avec un débit VPN atteignant 37,9 Mbps. Le protocole RSTP assure la redondance et la continuité de service en cas de rupture de lien. Les communications peuvent être chiffrées pour sécuriser l'accès aux équipements Modbus via internet ou réseaux non maîtrisés. Le support SMTP/TLS permet l'envoi sécurisé de notifications par email.

Gestion et configuration simplifiée

La configuration s'effectue via l'utilitaire Atop Management Utility (Windows/Linux), interface web HTTPS, console série ou Telnet. Le protocole RFC2217 permet la gestion à distance des ports série. Le support SNMP v1, v2c et v3 facilite l'intégration dans les plateformes de supervision réseau. Le client DHCP simplifie le déploiement sur réseaux existants, tandis que le support IPv4 et IPv6 assure la compatibilité avec les infrastructures modernes.

Protection électromagnétique renforcée et fiabilité

Conforme aux normes IEC 61000-4-x, le MB5904D-4P-G-DB-SFP résiste aux décharges électrostatiques (±6 kV contact, ±8 kV air), transitoires électriques rapides (±2,0 kV sur alimentation, ±2,0 kV sur signaux), surtensions (±1,0 kV ligne-ligne, ±2,0 kV ligne-terre sur signaux) et rayonnements électromagnétiques (10 V/m de 80 MHz à 1 GHz). Cette protection garantit un fonctionnement stable dans les environnements perturbés. Le MTBF calculé selon MIL-HDBK-217F atteint 14,56 années, avec une garantie constructeur de 5 ans. Les certifications UL61010-1, IEC/EN 61010-1, EN 61010-2-201 et EN62368-1 attestent de la conformité aux exigences de sécurité électrique.

Caractéristiques techniques principales

• 4 ports série DB9 configurables RS-232/422/485, 1 200 à 921 600 bps, isolation 2 kV
• 2 emplacements SFP 100/1000Base-X pour modules optiques
• Conversion bidirectionnelle Modbus TCP/RTU/ASCII, mode maître ou esclave sur Ethernet et série
• Jusqu'à 16 clients Modbus TCP et 32 connexions esclaves
• Sécurité : OpenVPN (client/serveur), IPsec, PPTP, débit VPN 37,9 Mbps
• Protocoles : IPv4/IPv6, SNMP v1/v2c/v3, RSTP, SMTP/TLS, RFC2217, DHCP client
• Port USB 2.0 type A
• Alimentation : double entrée redondante 12-48 VCC, consommation 8 W max
• Sortie relais 1A @ 30 VCC (normalement ouvert)
• Boîtier métallique IP30, dimensions 55 × 145 × 113 mm, poids 1 000 g
• Montage DIN-rail ou mural (kit optionnel)
• Température de fonctionnement : -40°C à +85°C
• Humidité relative : 5 à 95 % à 55°C (sans condensation)
• Protection EMC : IEC 61000-4-2/3/4/5/6/8, FCC Part 15 Class A, EN 55032/55024
• MTBF : 14,56 ans (MIL-HDBK-217F), garantie 5 ans
