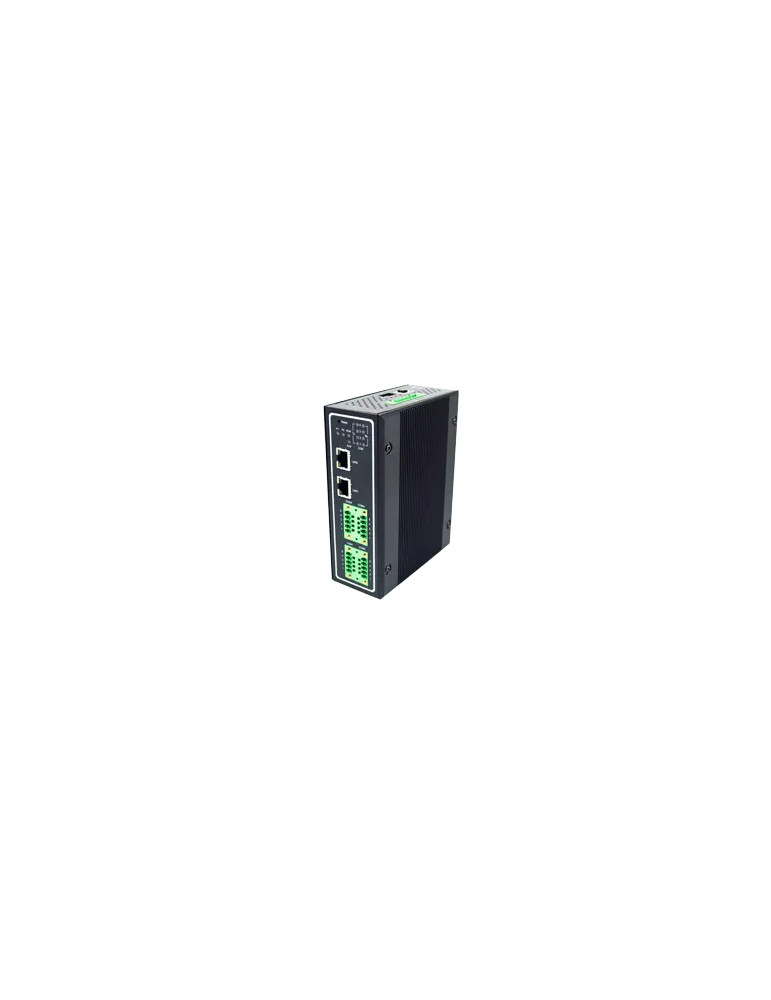

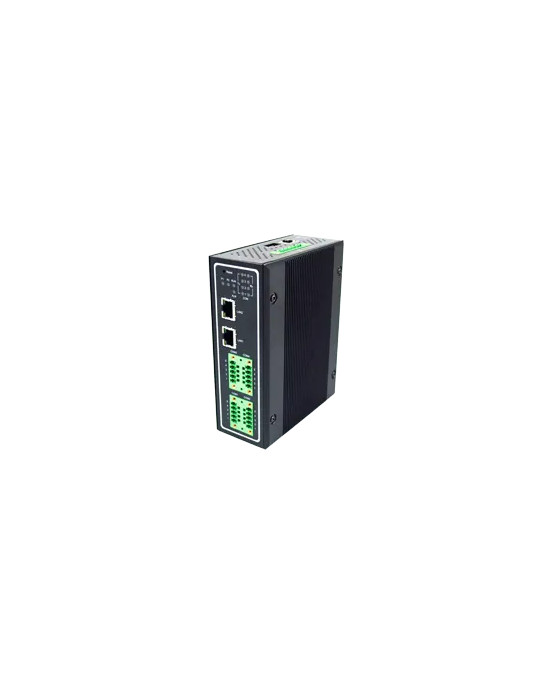

Atop MB5904D-4P-DB

Passerelle Modbus industrielle pour l'intégration de réseaux série

La passerelle Atop MB5904D-4P-DB facilite l'intégration d'équipements série dans des infrastructures Ethernet industrielles. Elle convertit de manière bidirectionnelle les protocoles Modbus TCP, RTU et ASCII entre 4 ports série DB9 et 2 ports Ethernet 10/100Base-T. Conçue pour les environnements industriels contraignants, elle fonctionne de -40°C à +85°C et intègre des protections EMC renforcées. La configuration s'effectue via interface Web, console série, Telnet ou utilitaire dédié.

Architecture réseau flexible et conversion Modbus bidirectionnelle

Le MB5904D-4P-DB dispose de 2 ports RJ45 10/100Base-T configurables en mode dual subnet ou redondance réseau. Les 4 ports série DB9 acceptent les standards RS-232, RS-485 et RS-422 sélectionnables par logiciel, avec débits de 1 200 à 921 600 bps et isolation 2 kV. La conversion Modbus bidirectionnelle permet aux interfaces Ethernet et série d'agir en tant que maître ou esclave. La passerelle supporte jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées, avec routage d'ID Modbus pour simplifier la gestion de configurations réseau complexes. Le protocole RSTP assure la continuité en cas de perte de lien.

Sécurité VPN et fonction VirtualCOM

La sécurité intégrée repose sur les protocoles OpenVPN (client/serveur), IPsec (peer-to-peer ou peer-to-side) et PPTP, avec un débit VPN atteignant 37,9 Mbps. Cette protection permet un déploiement sécurisé sur Internet sans risque d'interception ou de contrôle non autorisé des équipements esclaves Modbus. La fonction VirtualCOM pour Windows et Linux permet la redirection des ports série via le réseau, facilitant l'intégration d'applications existantes sans modification logicielle.

Alimentation redondante et installation DIN-rail

L'alimentation s'effectue via deux entrées 12-48 VDC redondantes avec protection contre l'inversion de polarité. La consommation maximale atteint 8 W. Le boîtier métallique IP30 s'installe sur rail DIN ou en montage mural (kit optionnel). Un relais de sortie (1A @ 30 VDC contact normalement ouvert) permet la signalisation d'alarmes. Un port USB 2.0 type A complète la connectivité. Le MTBF atteint 14,56 ans selon MIL-HDBK-217F.

Caractéristiques techniques

• Interfaces réseau : 2 ports RJ45 10/100Base-T(X)
• Interfaces série : 4 ports DB9 RS-232/422/485 sélectionnables par logiciel
• Débits série : 1 200 à 921 600 bps
• Isolation série : 2 kV
• Protocoles : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217, RSTP, SMTP/TLS
• Sécurité : PPTP, OpenVPN client/serveur, IPsec (débit VPN jusqu'à 37,9 Mbps)
• Modes Modbus : Ethernet (Modbus TCP Server/Client ou VCOM), Série (Modbus RTU/ASCII maître/esclave)
• Capacité Modbus : maximum 16 clients TCP, maximum 32 connexions esclaves
• Alimentation : dual 12-48 VDC redondants avec protection contre l'inversion de polarité
• Consommation : 8 W maximum
• Port USB : 1 port USB 2.0 type A
• Relais de sortie : 1A @ 30 VDC (normalement ouvert)
• Température de fonctionnement : -40°C à +85°C
• Humidité relative : 5% à 95% (sans condensation à 55°C)
• Boîtier : métal IP30, dimensions 55 × 145 × 113 mm
• Poids : 1 000 g
• Installation : rail DIN ou montage mural (kit optionnel)
• Normes de sécurité : IEC/EN 61010-1, UL61010-1, IEC/EN 61010-2-201, UL61010-2-201, EN62368-1
• Normes EMC : FCC Part 15 Class A, EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-2, EN 61000-6-4
• Tests EMC : ESD (±6kV contact, ±8kV air), RS (10 V/m 80-1000MHz), EFT (±2,0kV ports DC et signal), Surge (±1,0kV ligne-ligne DC, ±2,0kV signal ligne-terre), CS (10 Vrms 0,15-80MHz)
• MTBF : 14,56 ans (MIL-HDBK-217F)
• Garantie : 5 ans
