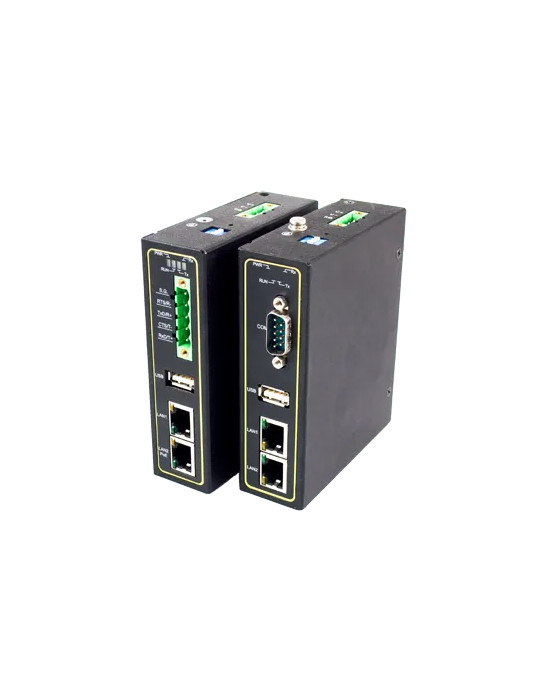

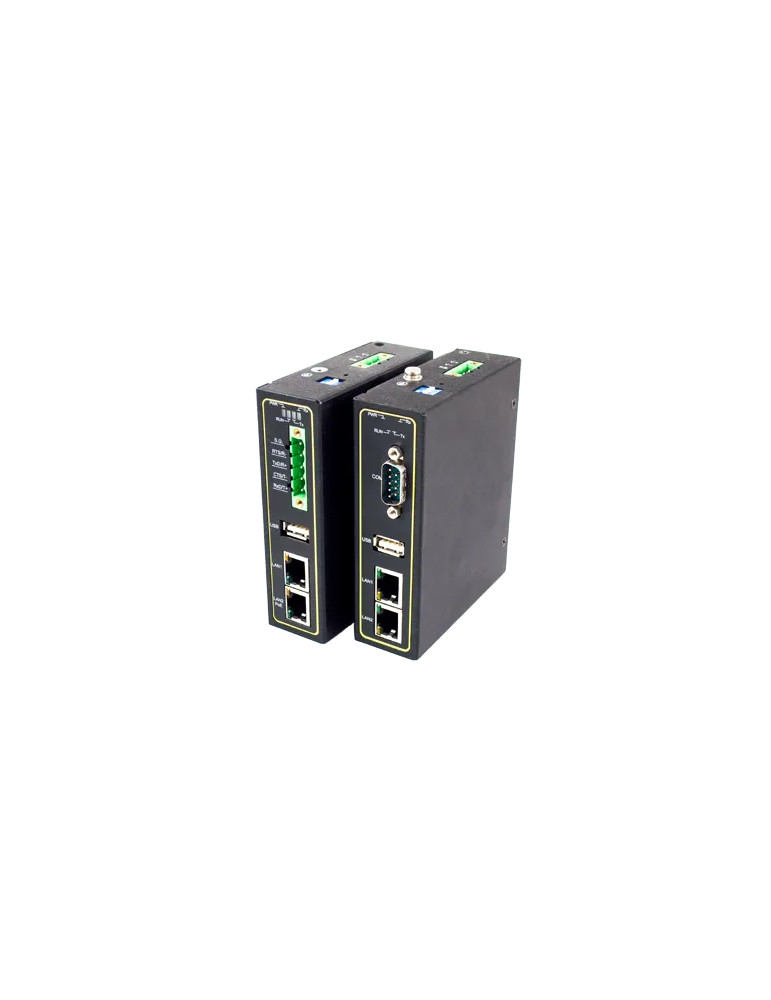

Atop MB5901-TB

La passerelle Modbus industrielle Atop MB5901-TB assure la conversion bidirectionnelle entre protocoles Modbus TCP, Modbus RTU et Modbus ASCII pour intégrer des équipements série dans des réseaux Ethernet. Conçue pour les environnements industriels sévères, elle fonctionne de -40°C à +85°C et offre une protection CEM avancée conforme aux normes IEC 61000-4-2/3/4/5/6/8.

Interface série polyvalente sur bornier

Le modèle MB5901-TB intègre 1 port série sur bornier à vis 5 points (pas 5,08 mm), configurable par logiciel en RS-232, RS-422 ou RS-485. Cette interface supporte des débits de 1 200 à 921 600 bps, avec configuration flexible des bits de données (5, 6, 7, 8), bits d'arrêt (1, 2) et contrôle de flux (aucun, Xon/Xoff, RTS/CTS). Le bornier vissé facilite le câblage industriel sans nécessiter de connecteurs spécialisés.

Connectivité Ethernet double port

Deux ports Ethernet RJ45 10/100 Mbps conformes IEEE 802.3 (10BaseT) et IEEE 802.3u (100BaseT) assurent la connexion réseau. La passerelle implémente le protocole RSTP (802.1D-2004) pour la redondance de liens, garantissant la continuité de service en cas de défaillance d'un lien réseau.

Conversion Modbus complète

La MB5901-TB convertit tous les protocoles Modbus entre interfaces matérielles : Modbus TCP serveur/client côté Ethernet, Modbus RTU/ASCII maître/esclave côté série. Elle prend en charge jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées, avec routage des ID Modbus pour intégrer des infrastructures complexes dans une architecture unifiée.

Sécurité et administration à distance

Le système embarque des fonctions de chiffrement OpenVPN (client/serveur) et IPsec VPN (pair-à-pair ou pair-à-site) avec un débit VPN atteignant 37,9 Mbps. Les protocoles SNMP v1/v2c/v3, HTTP, HTTPS, Telnet et SMTP/TLS permettent la supervision, la configuration et la mise à jour du firmware à distance. Le mode VirtualCOM (RFC2217) offre la redirection de port série sur Windows et Linux.

Spécifications techniques

• Interfaces réseau : 2 ports Ethernet RJ45 10/100 Mbps (IEEE 802.3/802.3u)
• Interface série : 1 port RS-232/422/485 sur bornier 5 points (pas 5,08 mm), 1 200 à 921 600 bps
• USB : 1 port USB 2.0 type A haute vitesse OTG
• Protocoles : IPv4, ICMP, TCP, UDP, DHCP client, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, SMTP/TLS, PPTP, RFC2217, 802.1D-2004 RSTP, OpenVPN, IPsec
• Modes Modbus : Ethernet (Modbus TCP serveur/client ou VCOM), série (Modbus RTU/ASCII maître/esclave)
• Capacité : 16 clients Modbus TCP maximum, 32 connexions esclaves maximum
• Alimentation : 9 à 48 Vcc (bornier à vis 3 points, pas 5,08 mm, verrouillable), protection contre l'inversion de polarité
• Consommation : 6 W maximum (0,65 A @ 9 Vcc)
• Boîtier : SPCC métallique IP30, 32 × 110 × 90 mm (L × H × P), 400 g
• Montage : Rail DIN, mural (kit optionnel)
• Température : -40°C à +85°C (fonctionnement et stockage)
• Humidité : 5 % à 95 % HR, 55°C (sans condensation)
• CEM : EN 55032, EN 61000-3-2/3-3, EN 55024, EN 61000-6-2/6-4, FCC Part 15 Class A
• Décharge électrostatique : ±8 kV contact, ±15 kV air (IEC 61000-4-2, niveau 4)
• Transitoires électriques rapides : ±2,0 kV (IEC 61000-4-4, niveau 3)
• Onde de choc : ±1,0 kV ligne-ligne, ±2,0 kV ligne-terre (IEC 61000-4-5, niveau 3)
• Chocs : IEC 60068-2-27
• Vibrations : IEC 60068-2-64
• Chute : IEC 60068-2-32
• MTBF : 21,16 ans (MIL-HDBK-217F)
• Garantie : 5 ans

Configuration et mise en service

L'administration s'effectue via l'utilitaire de gestion Atop (Windows), l'interface web intégrée ou la console Telnet série. Un bouton de réinitialisation physique est présent sur le boîtier. La mise à jour du firmware s'effectue à distance sans interruption de service.

Applications industrielles

La MB5901-TB convient aux environnements industriels nécessitant l'intégration d'équipements Modbus série dans des réseaux Ethernet : automatisation de process, systèmes SCADA, supervision énergétique, gestion technique de bâtiment, contrôle-commande de machines, intégration de capteurs et actionneurs série dans des architectures Ethernet/IP.
