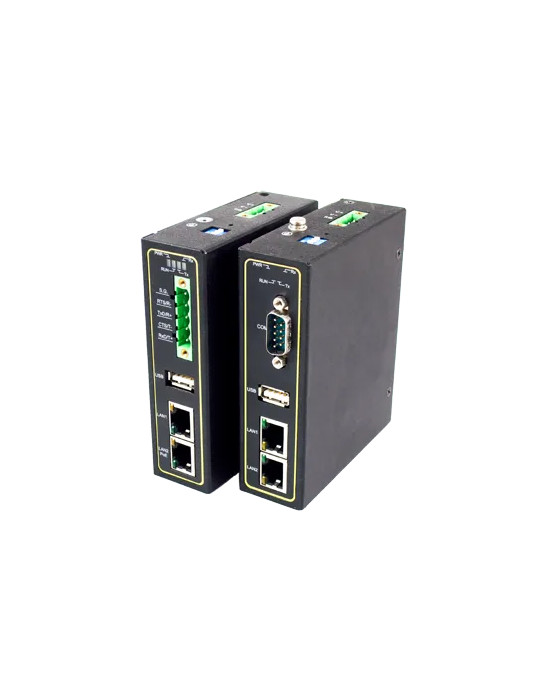

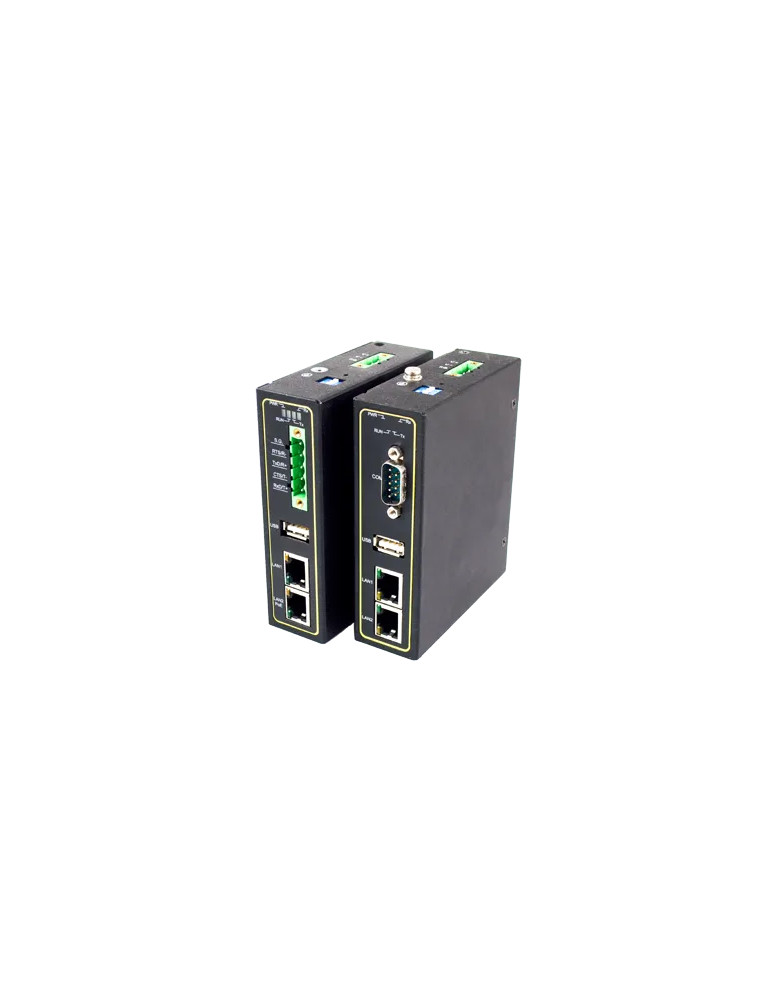

Atop MB5901-DB

La passerelle Modbus industrielle Atop MB5901-DB assure la conversion bi-directionnelle entre protocoles Modbus TCP, Modbus RTU et Modbus ASCII pour l'intégration d'équipements série dans les réseaux Ethernet industriels. Son interface série DB9 configurable RS-232/422/485 par logiciel et ses 2 ports Fast Ethernet permettent de connecter des équipements Modbus existants tout en bénéficiant de fonctions avancées comme le routage d'ID Modbus et la redirection VirtualCOM.

Interface réseau Ethernet

• 2 ports RJ45 Fast Ethernet 10/100 Mbps (IEEE 802.3, 802.3u)
• Protocoles : IPv4, TCP, UDP, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, SMTP/TLS
• Redondance RSTP (IEEE 802.1D-2004)
• Sécurité VPN : OpenVPN client/serveur ou IPsec (peer-to-peer ou peer-to-site) avec débit VPN jusqu'à 37,9 Mbps
• Client DHCP intégré

Interface série et Modbus

• 1 port série DB9 mâle configurable par logiciel : RS-232, RS-422 ou RS-485
• Débits : 1 200 à 921 600 bps
• Bits de données : 5, 6, 7 ou 8
• Bits d'arrêt : 1 ou 2
• Contrôle de flux : aucun, Xon/Xoff, RTS/CTS
• Modes Modbus Gateway : Ethernet Modbus TCP serveur/client (ou VCOM), série Modbus RTU/ASCII (maître/esclave)
• Connexions : jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées
• Fonctions avancées : remappage d'ID virtuel, mode VirtualCOM, gestion d'exceptions

Interface USB

• 1 port USB 2.0 type A OTG haute vitesse

Alimentation

• Tension d'entrée : 9 à 48 VDC
• Courant d'entrée à 9 VDC : 0,65 A
• Consommation maximale : environ 6 W
• Connecteur : bornier verrouillable 3 broches 5,08 mm
• Protection contre l'inversion de polarité

Configuration et gestion

• Configuration via navigateur Web, console Telnet série ou utilitaire Windows Atop Management Utility
• Logiciel de redirection VirtualCOM pour Windows et Linux
• Mise à jour du firmware à distance
• Bouton de réinitialisation

Robustesse industrielle

• Boîtier métallique SPCC IP30
• Montage rail DIN ou mural (kit optionnel)
• Dimensions (L × H × P) : 32 × 110 × 90 mm
• Poids : 400 g
• Température de fonctionnement : -40°C à +85°C
• Température de stockage : -40°C à +85°C
• Humidité relative ambiante : 5 % à 95 % à 55°C (sans condensation)

Protection CEM industrielle

• ESD (IEC 61000-4-2) : ±8 kV décharge contact, ±15 kV décharge air (niveau 4)
• Immunité rayonnée (IEC 61000-4-3) : 10 V/m (niveau 3)
• Transitoires électriques rapides (IEC 61000-4-4) : ±2,0 kV ports alimentation AC/DC et signaux (niveau 3)
• Surtensions (IEC 61000-4-5) : ligne-ligne ±1,0 kV, ligne-terre ±2,0 kV port alimentation AC et signaux (niveau 3)
• Immunité conduite (IEC 61000-4-6) : 10 V rms (niveau 3)
• Champ magnétique (IEC 61000-4-8) : 30 A/m (niveau 3)
• Creux de tension (IEC 61000-4-11) : niveau A

Conformité et certifications

• Sécurité : EN60950-1:2006, EN62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-2, EN 61000-6-4
• Environnement : RoHS, REACH
• Fiabilité : MTBF 21,16 ans (prévision selon MIL-HDBK-217F)
• Garantie : 5 ans

Applications typiques

La passerelle MB5901-DB s'adresse aux infrastructures industrielles nécessitant l'intégration d'équipements Modbus série existants dans des réseaux Ethernet TCP/IP : automatisation industrielle, systèmes SCADA, supervision d'équipements de terrain, contrôle d'accès, gestion technique de bâtiment et infrastructures critiques. Le routage d'ID Modbus permet de simplifier les architectures complexes multi-sites.
