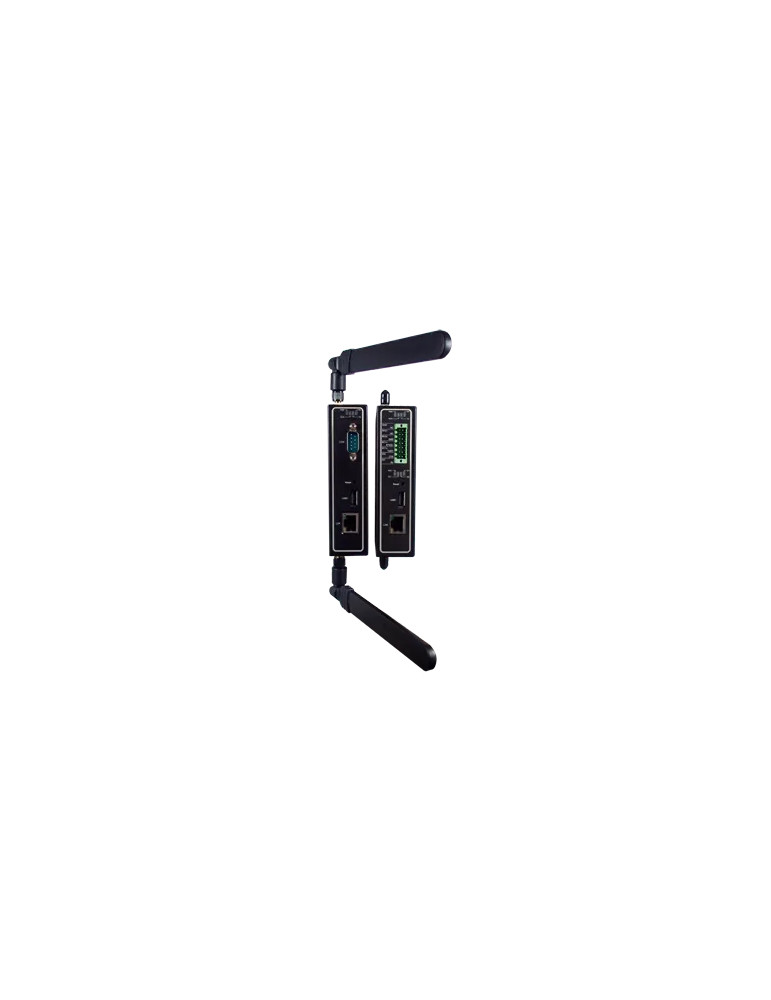

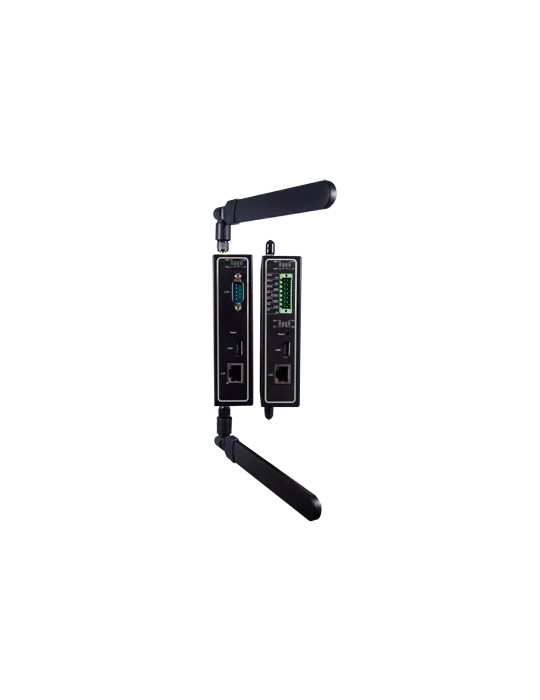

Atop MB5901B-IO-4G-US

Passerelle Modbus 4G LTE compacte et robuste pour applications industrielles

Le MB5901B-IO-4G-US d'Atop est une passerelle Modbus 4G conçue pour les environnements industriels exigeants. Basé sur un matériel de qualité industrielle, ce boîtier de connexion assure la conversion transparente entre Modbus TCP sur Ethernet et Modbus RTU/ASCII sur liaison série, idéal pour les applications Industrie 4.0 et Smart Grid. Son matériel robuste offre une protection EMC élevée, une large plage de température de fonctionnement (-40°C à +70°C), et une grande flexibilité de programmation et d'installation.

La passerelle intègre une connectivité 4G LTE pour les États-Unis avec support des bandes 1900/1700/850/700/600 MHz (B2/B4/B5/B12/B13/B14/B66/B71) pour FDD-LTE, atteignant des débits jusqu'à 150 Mbps en téléchargement et 50 Mbps en envoi. Elle assure la sécurité des données sur Internet via des tunnels VPN IPsec ou OpenVPN, avec un CPU performant fournissant jusqu'à 37.9 Mbps de chiffrement AES assisté par logiciel.

Connectivité Ethernet et série complète

• 1 port Ethernet 10/100/1000BASE-TX RJ-45 conforme IEEE 802.3/802.3u/802.3ab
• 1 port RS-232/485 (2 fils) sélectionnable par logiciel via bornier 14 broches 5.08mm
• 1 port RS-232 supplémentaire intégré dans la version I/O
• Débits série de 1 200 à 921 600 bps, avec 7 ou 8 bits de données, 1 ou 2 bits d'arrêt
• Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Entrées/Sorties digitales intégrées

• 2 entrées digitales (DI) à isolation par photocoupleur
• 2 sorties digitales (DO) à relais N.O. (2A@24VDC)
• Accessibles via des registres Modbus dédiés pour une intégration aisée

Protocole Modbus et gestion flexible

• Conversion bidirectionnelle Modbus TCP/RTU/ASCII
• Mappage d'ID virtuel pour une gestion simplifiée
• Modes Ethernet : serveur/client Modbus TCP (ou VCOM)
• Modes série : Modbus RTU/ASCII (maître/esclave)
• Maximum 16 clients Modbus TCP et 32 connexions esclaves
• Gestion via navigateur Web, utilitaire Windows, SNMP v1/v2c/v3, ou SMS
• Configuration par serveur Web embarqué, Telnet, utilitaire ATOP

Sécurité et maintenance avancées

• Tunnels VPN IPsec ou OpenVPN avec débit jusqu'à 37.9 Mbps
• Protocoles PPTP et SMTP/TLS supportés
• Gestion spéciale par SMS : interrogation de données, envoi de commandes, redémarrages système
• Logiciel ATOP Virtual COM pour accès TCP aux applications via environnement virtuel

Interfaces supplémentaires

• 2 ports USB : 1 USB 2.0 High Speed OTG, 1 USB alimentation uniquement
• Emplacement SIM interne (x1)
• Support GNSS : GPS, Glonass, Beidou (selon modèle)

Alimentation et conception robuste

• Tension d'entrée : 9-48 VDC via bornier verrouillable 3 broches 5.08mm
• Consommation : 0.65A@12 VDC (environ 7.8W)
• Redondance d'alimentation par entrée USB DC 5V
• Protection contre les inversions de polarité
• Boîtier métallique SPCC avec protection IP30
• Dimensions : 32 x 122 x 92 mm, poids 400g
• Installation : rail DIN, montage mural (kit optionnel)
• Bouton de réinitialisation intégré

Performance environnementale et certifications

• Température de fonctionnement : -40°C à +70°C
• Température de stockage : -40°C à +85°C
• Humidité relative ambiante : 5% à 95% (sans condensation)
• Protection EMC élevée selon IEC 61000-4-2/3/4/5/6/8
• Certifications : CB (IEC/EN62368-1 & IEC/EN60950-1), UL60950-1, FCC, CE (EN301489, EN301511, EN301908, EN303413, EN55032, EN55024, EN61000-6-2, EN61000-6-4)
• Tests : Shock, Drop, Vibration selon MIL-STD-810G
• RoHS conforme
• MTBF : 20.88 ans selon MIL-HDBK-217F
• Garantie : 5 ans

Applications typiques

Le MB5901B-IO-4G-US est idéal pour l'Industrie 4.0, les Smart Grids, la supervision de sites distants, la télémétrie, l'automatisation industrielle, et toute application nécessitant une connectivité cellulaire fiable avec conversion Modbus et entrées/sorties digitales intégrées.
