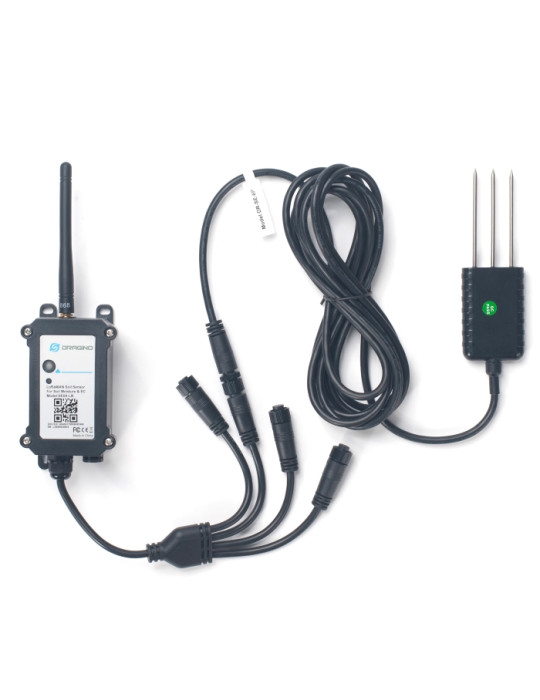

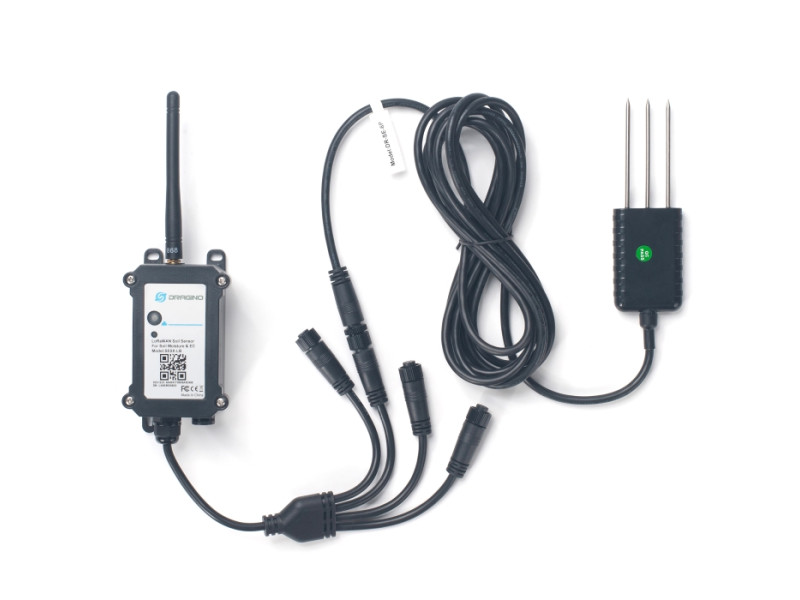

Dragino SE0X-LB

Transmetteur LoRaWAN pour la supervision agricole de l'humidité et conductivité du sol

Le transmetteur Dragino SE0X-LB équipé de 4 sondes permet la supervision en temps réel des paramètres physico-chimiques du sol dans les applications agricoles connectées. Spécialement conçu pour la mesure dans les sols salins-alcalins et les sols limoneux, ce transmetteur LoRaWAN utilise la méthode FDR (Frequency Domain Reflectometry) avec compensation automatique en fonction de la température et de la conductivité du sol. Pré-calibré en usine pour les sols minéraux, il garantit des mesures fiables pour l'optimisation de l'irrigation et le suivi des cultures.

Supervision multi-paramètres pour applications agricoles

Le SE0X-LB mesure simultanément trois paramètres essentiels du sol :

• Humidité du sol : mesure volumétrique par méthode FDR compensée
• Température du sol : mesure intégrée pour compensation des valeurs d'humidité
• Conductivité électrique du sol (EC) : analyse de la salinité et concentration en nutriments

Les quatre sondes externes de 3,5 m de longueur permettent une installation adaptée aux contraintes terrain et une couverture étendue de la zone de mesure.

Connectivité LoRaWAN longue portée

Conforme LoRaWAN 1.0.3 Classe A, le transmetteur SE0X-LB transmet les données de supervision vers les serveurs IoT LoRaWAN avec une portée de plusieurs kilomètres en consommation ultra-basse. La technologie LoRa à étalement de spectre offre une immunité élevée aux interférences tout en minimisant la consommation énergétique.

Bandes de fréquences supportées :

• CN470 (Chine)
• EU433 et EU868 (Europe)
• US915 (Amérique du Nord)
• AU915 (Australie)
• AS923 (Asie-Pacifique)
• KR920 (Corée du Sud)
• IN865 (Inde)

Configuration simplifiée Bluetooth et mise à jour OTA

Le transmetteur intègre le Bluetooth 5.1 pour la configuration locale sans nécessiter de connexion filaire. Les paramètres de transmission, intervalles de mesure et clés LoRaWAN peuvent être modifiés via smartphone ou tablette. La fonction mise à jour OTA (Over-The-Air) permet l'actualisation du firmware à distance via le réseau LoRaWAN.

Chaque SE0X-LB est pré-configuré avec un jeu de clés LoRaWAN uniques pour un déploiement simplifié : il suffit d'enregistrer ces clés sur le serveur LoRaWAN local pour une connexion automatique dès la mise sous tension.

Autonomie exceptionnelle pour déploiements agricoles

Alimenté par une batterie Li-SOCl2 de 8500 mAh, le SE0X-LB est conçu pour un fonctionnement autonome de plusieurs années selon la configuration de transmission. Le boîtier IP66 assure une protection complète contre la poussière et les projections d'eau, garantissant une fiabilité optimale dans les environnements agricoles extérieurs.

Commandes AT et configuration downlink

Le transmetteur supporte les commandes AT pour la modification des paramètres de fonctionnement en connexion locale. La configuration par downlink LoRaWAN permet également l'ajustement à distance des paramètres de transmission, intervalles de mesure et seuils d'alertes depuis le serveur IoT.

Applications typiques

• Supervision de l'humidité du sol pour l'irrigation intelligente
• Analyse de la conductivité électrique pour la gestion de la salinité
• Suivi de la température du sol pour l'optimisation des cultures
• Agriculture de précision et gestion hydrique
• Surveillance des sols salins-alcalins et sols limoneux
• Recherche agronomique et stations météorologiques agricoles
• Viticulture et arboriculture connectées

Caractéristiques techniques principales

• Protocole : LoRaWAN 1.0.3 Classe A
• Bandes de fréquences : CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865
• Nombre de sondes : 4 sondes externes
• Longueur des sondes : 3,5 m chacune
• Méthode de mesure : FDR avec compensation température et conductivité
• Calibration : pré-calibré usine pour sols minéraux
• Paramètres mesurés : humidité, température, conductivité électrique (EC) du sol
• Interface de configuration : Bluetooth 5.1
• Mise à jour : OTA sans fil via LoRaWAN
• Commandes : AT et downlink LoRaWAN
• Alimentation : batterie Li-SOCl2 8500 mAh non remplaçable
• Autonomie : plusieurs années selon configuration
• Indice de protection : IP66
• Consommation : ultra-basse pour autonomie maximale
