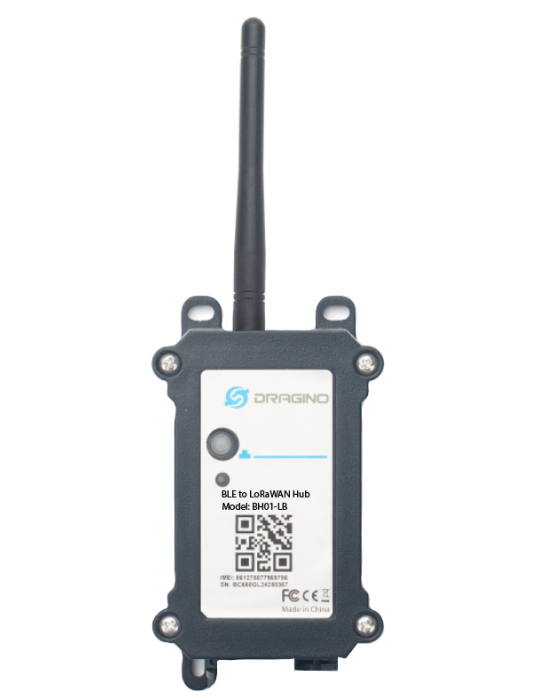

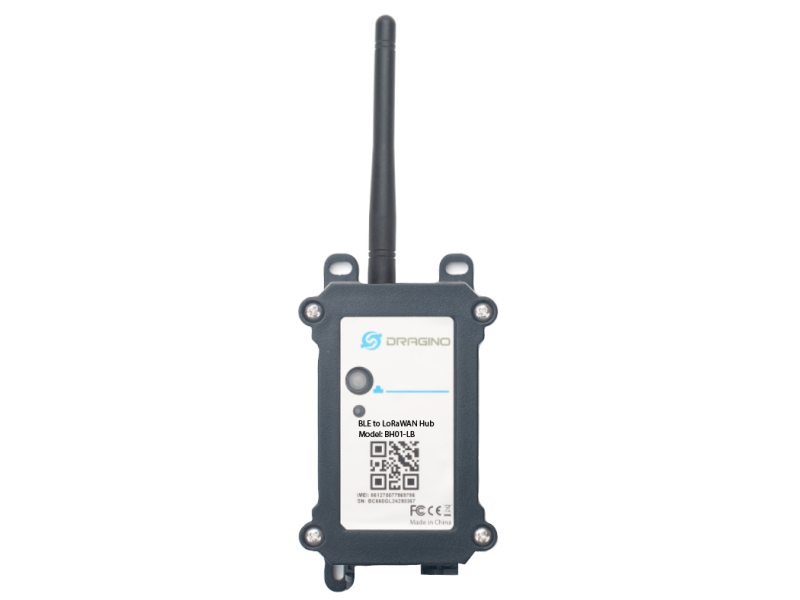

Dragino BH01-LB/LS

Passerelle BLE vers LoRaWAN pour la supervision environnementale IoT

La passerelle Dragino BH01-LB/LS transforme vos capteurs Bluetooth en dispositifs LoRaWAN compatibles avec votre infrastructure de supervision existante. Ce hub de communication collecte automatiquement les données des capteurs BLE environnants (température, humidité, iBeacons, capteurs tiers) et les transmet via LoRaWAN vers votre plateforme cloud. Cette architecture simplifie considérablement le déploiement de réseaux IoT étendus en combinant la flexibilité du Bluetooth à courte portée avec la couverture longue distance du LoRaWAN, tout en réduisant les coûts d'infrastructure par rapport aux solutions WiFi traditionnelles.

Le BH01 offre aux intégrateurs système une liberté totale dans le choix des capteurs BLE tout en conservant les avantages de transmission du protocole LoRaWAN : longue portée, faible consommation énergétique et pénétration des bâtiments. Idéal pour la supervision de chaînes du froid, le monitoring agricole, le suivi d'actifs ou la gestion d'infrastructures urbaines.

Collecte automatique de données Bluetooth et transmission LoRaWAN

Le module BLE intégré scanne périodiquement l'environnement pour collecter les données des capteurs Bluetooth à proximité (comme les capteurs Dragino BCN02 ou tout capteur BLE compatible). Ces données sont ensuite agrégées et transmises via le protocole LoRaWAN 1.0.3 Class A vers votre serveur réseau LoRaWAN. Cette passerelle BLE-LoRaWAN élimine le besoin de connexions WiFi coûteuses et simplifie radicalement l'architecture réseau des déploiements IoT multi-capteurs.

La configuration du BH01-LB/LS s'effectue à distance via smartphone Bluetooth ou downlink LoRaWAN, tandis que les mises à jour firmware s'exécutent en OTA (Over-The-Air) via protocole LoRa privé pour une maintenance simplifiée sans intervention physique.

Caractéristiques techniques principales

• Protocole LoRaWAN : version 1.0.3 Class A
• Bandes de fréquences : CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865
• Protocole Bluetooth : BLE v5.1 pour la collecte de données capteurs
• Compatibilité capteurs : BCN02 Dragino, iBeacons, capteurs BLE tiers (température, humidité, etc.)
• Configuration à distance : via Bluetooth smartphone ou downlink LoRaWAN
• Mise à jour OTA : firmware upgradable sans fil via protocole LoRa privé
• Supervision batterie : monitoring du niveau de charge intégré
• Consommation énergétique : ultra-faible pour autonomie prolongée
• Transmission périodique : uplink configurable selon les besoins applicatifs

Options d'alimentation pour déploiements longue durée

Modèle BH01-LB : équipé d'une batterie Li/SOCl2 de 8500mAh pour une autonomie pluriannuelle en environnements inaccessibles ou sans infrastructure électrique.

Modèle BH01-LS : alimenté par panneau solaire avec batterie Li-ion rechargeable de 3000mAh pour les installations extérieures bénéficiant d'un ensoleillement suffisant, garantissant une autonomie énergétique totale.

Applications typiques de supervision environnementale

• Supervision de chaînes du froid : monitoring température/humidité dans entrepôts frigorifiques, chambres froides, transport réfrigéré
• Agriculture connectée : surveillance environnementale pour serres, silos, bâtiments d'élevage
• Suivi d'actifs : tracking et monitoring de conditions environnementales pour équipements sensibles
• Infrastructures urbaines : gestion sanitaire de bâtiments publics, parkings, espaces collectifs
• Bâtiments tertiaires : monitoring multi-zones via réseau de capteurs BLE coordonnés

Avantages d'architecture BLE vers LoRaWAN

Cette passerelle permet de créer des réseaux IoT hybrides optimisés : les capteurs BLE économiques et compacts collectent les données localement, tandis que le hub BH01 assure la remontée longue distance via LoRaWAN. Cette architecture réduit considérablement les coûts de déploiement comparé aux solutions WiFi (pas besoin d'infrastructure réseau dense), tout en offrant une portée de transmission de plusieurs kilomètres en zone dégagée et une excellente pénétration des bâtiments. Le protocole LoRaWAN garantit également une consommation énergétique minimale pour une autonomie maximale des dispositifs sur batterie.
