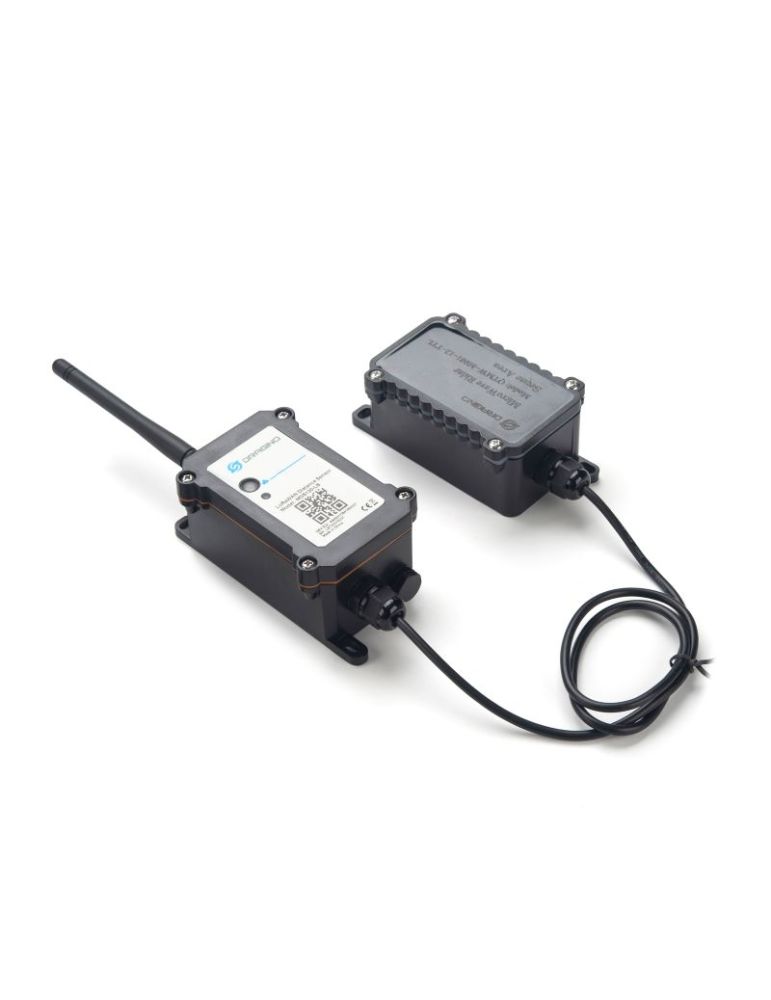

Dragino MDS120-LB

Sonde radar à micro-ondes 24Ghz LoRaWAN. 0.5 à 20 mètres

Dragino
MDS120-LB
Demande d'information ou de devis, cliquez ici !
close

Demande d'informations ou de devis


Description

Le Dragino MDS120-LB est un capteur de distance radar à micro-ondes LoRaWAN. Il utilise le radar à micro-ondes pour détecter la distance entre le capteur et différents objets. Il est différent des mesures ultrosoniques ou Lidar. Le radar à micro-ondes est plus fiable en cas de condensation ou d'environnement poussiéreux. Il peut détecter la distance correcte même s'il y a de l'eau ou de la poussière sur le capteur.

Le MDS120-LB peut être utilisé dans des scénarios tels que la mesure de la distance horizontale, le système de gestion de parking, la détection de la proximité et de la présence d'objets, le système intelligent de gestion des poubelles, l'évitement d'obstacles par les robots, le contrôle automatique, les égouts, etc.

La technologie sans fil LoRa utilisée dans le MDS120-LB permet à l'appareil d'envoyer des données et d'atteindre des distances extrêmement longues à des débits de données faibles. Elle offre une communication à spectre étalé à très longue portée et une grande immunité aux interférences tout en minimisant la consommation de courant.

MDS120-LB prend en charge la configuration BLE et la mise à jour OTA sans fil, ce qui facilite l'utilisation.

MDS120-LB est alimenté par une batterie Li-SOCI2 de 8500mAh, conçue pour une utilisation à long terme, jusqu'à 5 ans.

Chaque MDS120-LB est préchargé avec un ensemble de clés uniques pour les enregistrements LoRaWAN, enregistrer ces clés au serveur LoRaWAN local et il se connectera automatiquement après la mise sous tension.

Caractéristiques :

  • LoRaWAN 1.0.3 Classe A
    Très faible consommation d'énergie
    Radar à micro-ondes 60Ghz pour la détection de distance
    Plage de mesure : 15 ~ 1200cm
    Précision : ±(2cm+SX0.3%). S : Valeur de la mesure
    Angle de mesure : 25 degrés à l'horizontale et 23 degrés à la verticale
    Contrôle du niveau de la batterie
    Prise en charge de la configuration à distance Bluetooth v5.1 et LoRaWAN
    Prise en charge de la mise à jour sans fil OTA du micrologiciel
    Commandes AT pour modifier les paramètres
    Liaison montante périodique
    Batterie de 8500mAh pour une utilisation à long terme


Applications :

  • Mesure de la distance horizontale
    Mesure du niveau de liquide
    Système de gestion de parking
    Détection de la proximité et de la présence d'objets
    Système intelligent de gestion des poubelles
    Évitement des obstacles par le robot
    Contrôle automatique
    Égouts
    Surveillance du niveau du fond de l'eau

Caractéristiques complètes

Caractéristiques DC communes :

  • Tension d'alimentation : batterie Li-SOCI2 8500mAh intégrée, 2.5v ~ 3.6v
  • Température de fonctionnement : -40 ~ 85°C

Caractéristiques de la sonde :

  • Méthode de mesure : FMCW
    Fréquence : 60 GHz
    Plage de mesure : 15 ~ 1200cm
    Précision : ±(2cm+SX0.3%). S : Valeur de mesure
    Résolution : 1cm
    Angle de mesure : 25 degrés à l'horizontale et 23 degrés à la verticale

Spécifications LoRa :

  • Gamme de fréquences, Bande 1 (HF) : 862 ~ 1020 Mhz
  • Max +22 dBm sortie RF constante vs.
  • Sensibilité RX : jusqu'à -139 dBm.
  • Excellente immunité de blocage

Batterie :

  • Batterie non rechargeable Li/SOCI2
  • Capacité : 8500mAh
  • Autodécharge : <1% / an à 25°C
  • Courant continu maximum : 130mA
  • Courant d'appoint maximum : 2A, 1 seconde

Consommation électrique :

  • Mode veille : 5uA @ 3.3v
  • Mode d'émission LoRa : 125mA @ 20dBm, 82mA @ 14dBm
Détails du produit
Dragino
MDS120-LB

Fiche technique

  • Distance
