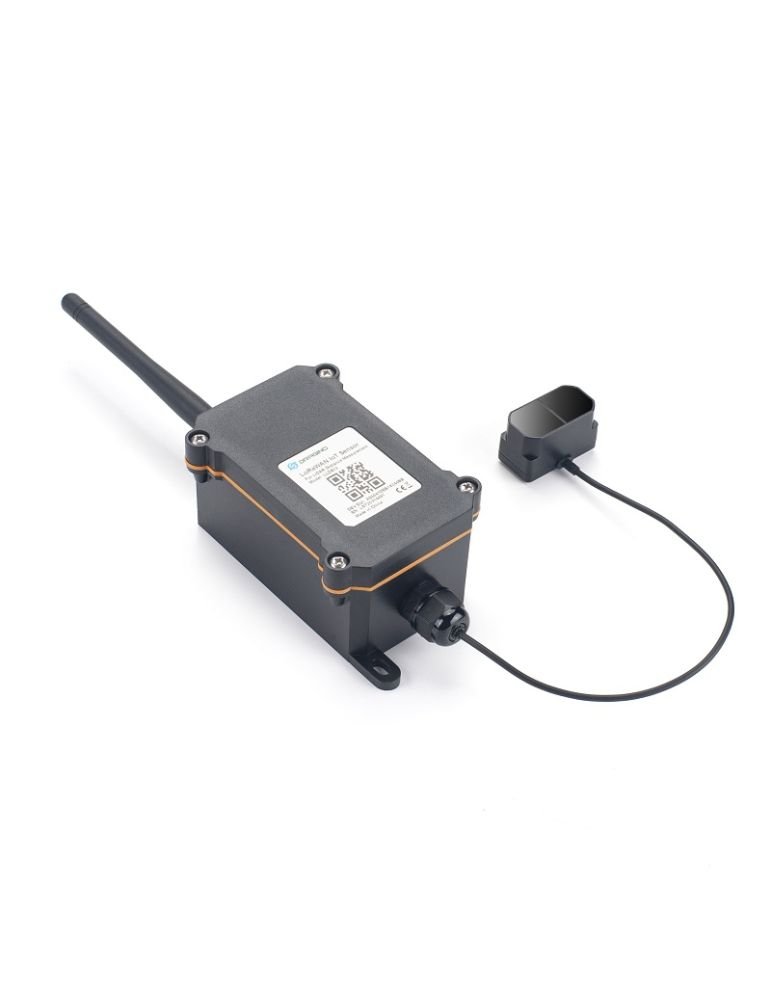

Dragino LDS12-LB

Le Dragino LDS12-LB est un capteur de distance LoRaWAN LiDAR ToF (Time of Flight) pour l'Internet des objets. Il est capable de mesurer la distance d'un objet à une distance aussi proche de 10 centimètres (+/- 5cm jusqu'à 6m) et jusqu'à 12 mètres (+/-1% à partir de 6m) ! La sonde LiDAR utilise la technologie de l'induction laser pour mesurer la distance.

Le LDS12-LB peut être utilisé dans des scénarios tels que la mesure de la distance horizontale, le système de gestion de parking, la détection de la proximité et de la présence d'objets, le système intelligent de gestion des poubelles, l'évitement d'obstacles par les robots, le contrôle automatique, les égouts, etc.

Il détecte la distance entre l'objet mesuré et le capteur, et télécharge la valeur via le réseau sans fil vers le serveur LoRaWAN IoT.

La technologie sans fil LoRa utilisée dans le LDS12-LB permet à l'appareil d'envoyer des données et d'atteindre des distances extrêmement longues à des débits de données faibles. Elle fournit une communication à spectre étalé à très longue portée et une grande immunité aux interférences tout en minimisant la consommation de courant.

LDS12-LB prend en charge la configuration BLE et la mise à jour OTA sans fil, ce qui facilite l'utilisation.

LDS12-LB est alimenté par une batterie Li-SOCI2 de 8500mAh, conçue pour une utilisation à long terme jusqu'à 5 ans.

Chaque LDS12-LB est préchargé avec un ensemble de clés uniques pour les enregistrements LoRaWAN, enregistrer ces clés au serveur LoRaWAN local et il se connectera automatiquement après la mise sous tension.

Caractéristiques :

• LoRaWAN 1.0.3 Classe A
  Bandes : CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865
  Très faible consommation d'énergie
  Technologie laser pour la détection de la distance
  Mesure de la distance : 0,1m~12m
  Précision : ±5cm@(0.1-5m), ±1%@(5m-12m)
  CHAMP DE VISION : 3,6
  Contrôle du niveau de la batterie
  Prise en charge de la configuration à distance Bluetooth v5.1 et LoRaWAN
  Prise en charge de la mise à jour OTA sans fil du micrologiciel
  Commandes AT pour modifier les paramètres
  Liaison descendante pour modifier la configuration
  Batterie de 8500mAh pour une utilisation à long terme

Applications :

• Mesure de la distance horizontale
  Système de gestion du stationnement
  Détection de la proximité et de la présence d'objets
  Système intelligent de gestion des poubelles
  Évitement des obstacles par le robot
  Contrôle automatique
  Egouts

Caractéristiques complètes

Caractéristiques DC communes :

• Tension d'alimentation : batterie Li-SOCI2 8500mAh intégrée, 2.5v ~ 3.6v
• Température de fonctionnement : -40 ~ 85°C

Caractéristiques de la sonde :

• Température de stockage：-20℃~75℃
• Température de fonctionnement : -20℃~60℃
• Distance de mesure :
• 0.1m ~ 12m @ 90% de réflectivité
• 0.1m ~ 4m @ 10% de réflectivité
• Précision : ±5cm@(0.1-5m), ±1%@(5m-12m)
• Résolution de la distance : 1cm
• Immunité à la lumière ambiante : 70klux
• Indice de protection : IP65
• Source lumineuse : LED
• Longueur d'onde centrale : 850nm
• CHAMP DE VISION (FOV) : 3.6°.
• Matériau du boîtier : ABS+PC
• Longueur du câble : 25cm

Spécifications LoRa :

• Gamme de fréquences, Bande 1 (HF) : 862 ~ 1020 Mhz
• Max +22 dBm sortie RF constante vs.
• Sensibilité RX : jusqu'à -139 dBm.
• Excellente immunité de blocage

Batterie :

• Batterie non rechargeable Li/SOCI2
• Capacité : 8500mAh
• Autodécharge : <1% / an à 25°C
• Courant continu maximum : 130mA
• Courant d'appoint maximum : 2A, 1 seconde

Consommation électrique :

• Mode veille : 5uA @ 3.3v
• Mode d'émission LoRa : 125mA @ 20dBm, 82mA @ 14dBm
