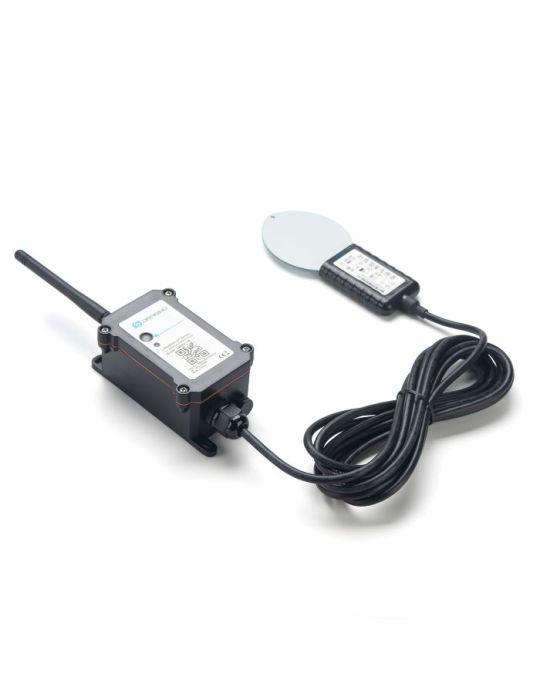

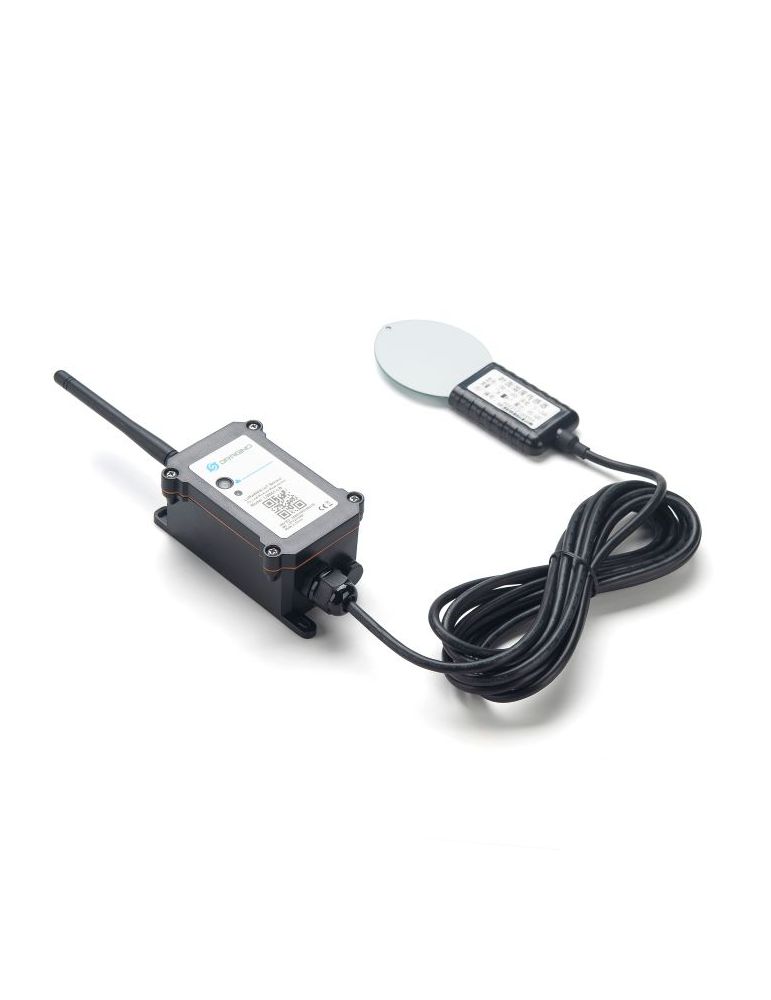

Dragino LMS01-LB

Le Dragino LMS01-LB est un capteur d'humidité des feuilles sur LoRaWAN pour l'IoT de l'agriculture. Il est conçu pour mesurer l'humidité et la température des feuilles, afin d'envoyer à la plateforme pour analyser l'état des feuilles comme : l'arrosage, l'hydratation, la rosée, le gel. La sonde est étanche selon la norme IP67.

Le LMS01-LB détecte l'humidité et la température des feuilles en utilisant la méthode FDR, il détecte la constante diélectrique causée par le liquide sur la surface de la feuille, et couvre la valeur de l'humidité de la feuille. La sonde est conçue en forme de feuille pour simuler au mieux les caractéristiques d'une feuille réelle. La sonde a une densité de 15 lignes de veines de feuilles par centimètre, ce qui lui permet de détecter de petites gouttes et d'être plus précise.

La technologie sans fil LoRa utilisée dans le LMS01-LB permet à l'appareil d'envoyer des données et d'atteindre des distances extrêmement longues à des débits de données faibles. Elle fournit une communication à spectre étalé à très longue portée et une grande immunité aux interférences tout en minimisant la consommation de courant.

LMS01-LB prend en charge la configuration BLE et la mise à jour OTA sans fil, ce qui facilite l'utilisation.

Le LMS01-LB est alimenté par une batterie Li-SOCI2 de 8500mAh, conçue pour une utilisation à long terme (jusqu'à 5 ans).

Chaque LMS01-LB est préchargé avec un ensemble de clés uniques pour les enregistrements LoRaWAN, enregistrer ces clés au serveur LoRaWAN local et il se connectera automatiquement après la mise sous tension.

Caractéristiques :

• LoRaWAN 1.0.3 Classe A
  Très faible consommation d'énergie
  Prend en charge le capteur GroPoint Profile
  Bandes : CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865
  Commandes AT pour modifier les paramètres
  Liaison montante sur périodiquement
  Liaison descendante pour modifier la configuration
  Boîtier étanche IP66
  Batterie de 8500mAh pour une utilisation à long terme

Applications :

• Agriculture intelligente

Caractéristiques complètes :

Caractéristiques DC communes :

• Tension d'alimentation : batterie Li-SOCI2 8500mAh intégrée, 2.5v ~ 3.6v
• Température de fonctionnement : -40 ~ 85°C

Humidité des feuilles : pourcentage de gouttes d'eau sur la surface totale des feuilles

• Plage de 0 à 100 %.
• Résolution : 0.1%
• Précision : ±3%（0-50%）；±6%（>50%）
• Protection IP67
• Longueur : 3,5 mètres

Température de la feuille :

• Gamme -50℃～80℃
• Résolution : 0.1℃
• Précision : <±0.5℃(-10℃～70℃)，<±1.0℃ (others)
• Protection IP67
• Longueur : 3,5 mètres

Spécifications LoRa

• Gamme de fréquences, Bande 1 (HF) : 862 ~ 1020 Mhz
• Sortie RF constante maximale de +22 dBm par rapport à la sensibilité RX.
• Sensibilité RX : jusqu'à -139 dBm.
• Excellente immunité de blocage

Batterie :

• Batterie non rechargeable Li/SOCI2
• Capacité : 8500mAh
• Autodécharge : <1% / an à 25°C
• Courant continu maximum : 130mA
• Courant d'appoint maximum : 2A, 1 seconde

Consommation électrique :

• Mode veille : 5uA @ 3.3v
• Mode d'émission LoRa : 125mA @ 20dBm, 82mA @ 14dBm
