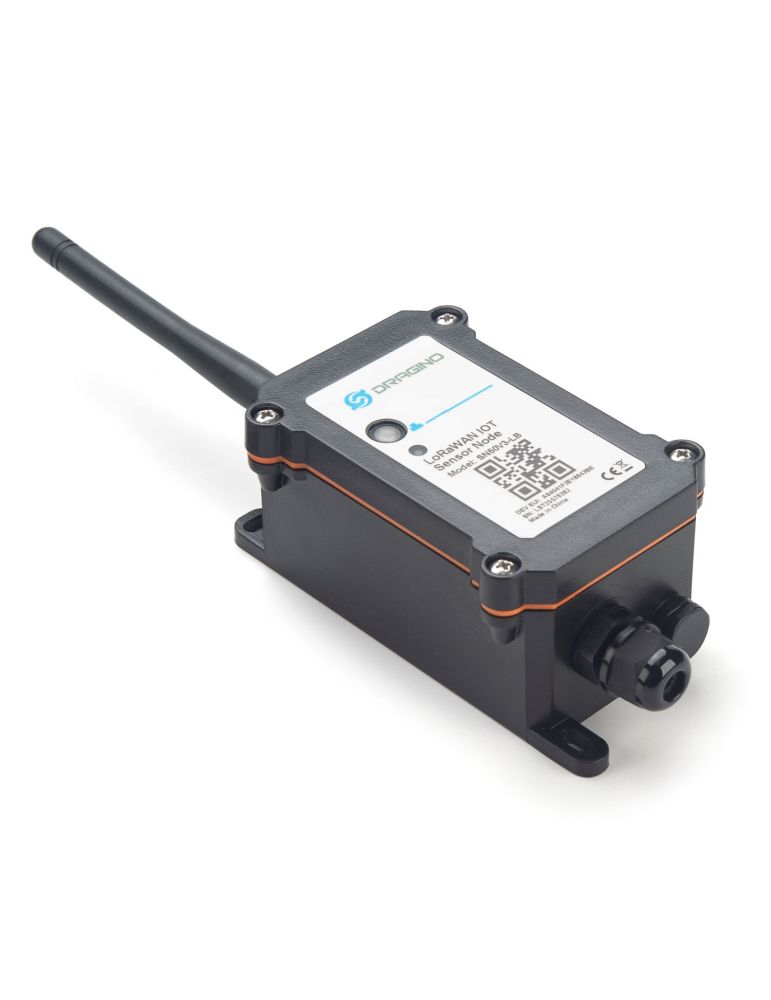

Dragino SN50v3-LB

Nœud de capteur LoRa sans fil à longue portée et étanche (Open Source)
3 E/S, 3 x 1-Wire, 1 interface UART et une interface I2C

Dragino
SN50v3-LB
Demande d'information ou de devis, cliquez ici !
close

Demande d'informations ou de devis


Description

Le capteur LoRaWAN SN50V3-LB est un capteur LoRa à longue portée, conçu pour une utilisation en extérieur et alimenté par une batterie Li/SOCl2 de 8500mA pour une utilisation longue durée. Le SN50V3-LB est conçu pour aider les développeurs à déployer rapidement des solutions LoRa et IoT de niveau industriel. Il aide les utilisateurs à transformer leur idée en une application pratique et à faire de l'Internet des objets une réalité. Il est facile de programmer, de créer et de connecter vos objets partout.

La partie sans fil SN50V3-LB est basée sur le SX1262 et permet à l'utilisateur d'envoyer des données et d'atteindre des portées extrêmement longues à des débits de données faibles. Il est destiné aux applications professionnelles de réseaux de capteurs sans fil telles que les systèmes d'irrigation, les compteurs intelligents, les villes intelligentes, l'automatisation des bâtiments, etc.

Le SN50V3-LB est doté d'un puissant microcontrôleur ARM de 48 MHz avec 256 Ko de mémoire flash et 64 Ko de mémoire vive. Il possède des connexions d'entrée/sortie multiplexées pour se connecter à différents capteurs.

Le SN50V3-LB dispose d'un module BLE intégré, l'utilisateur peut configurer le capteur à distance via un téléphone mobile. Il supporte également les mises à jour OTA via le protocole privé LoRa pour faciliter la maintenance.

Le SN50V3-LB est la troisième génération de nœuds de capteurs génériques de la série LSN50 de Dragino. Il s'agit d'un projet open source qui dispose d'une pile LoRaWAN et d'un logiciel d'application matures. L'utilisateur peut utiliser le logiciel préchargé pour ses projets IoT ou personnaliser facilement le logiciel en fonction de ses besoins.

Caractéristiques :

  • LoRaWAN 1.0.3 Classe A
  • Noyau LoRa SX1262
  • Très faible consommation d'énergie
  • Matériel/logiciel open-source
  • Bandes : CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865
  • Prise en charge de Bluetooth v5.1 et de la configuration à distance LoRaWAN
  • Prise en charge de la mise à jour OTA du micrologiciel sans fil
  • Liaison ascendante périodique
  • Liaison descendante pour modifier la configuration
  • Batterie de 8500mAh pour une utilisation à long terme
  • Étanchéité IP65
  • Antenne LoRa externe

Applications :

  • Systèmes d'alarme et de sécurité sans fil
  • Automatisation de la maison et du bâtiment
  • Lecture automatisée des compteurs
  • Surveillance et contrôle industriels
  • Systèmes d'irrigation à longue portée, etc.

Caractéristiques techniques détaillées

Microcontrôleur :

  • MCU : 48Mhz ARM
  • Flash : 256KB
  • RAM : 64 KO
  • Caractéristiques CC communes :
  • Tension d'alimentation : 2.5v ~ 3.6v
  • Température de fonctionnement : -40 ~ 85°C

Spécifications LoRa :

  • Gamme de fréquences, bande 1 (HF) : 862 ~ 1020 Mhz
  • Max +22 dBm sortie RF constante vs.
  • Sensibilité RX : jusqu'à -139 dBm.
  • Excellente immunité au blocage

Spécifications E/S (broches multiplex) :

  • Sortie batterie (2,6v ~ 3,6v selon la batterie)
  • Sortie +5v contrôlable
  • 3 x broches d'interruption ou d'entrée/sortie numérique
  • 3 x interfaces 1-Wire
  • 1 x interface UART
  • 1 x interface I2C

Batterie :

  • Batterie non rechargeable Li/SOCI2
  • Capacité : 8500mAh
  • Autodécharge : <1% / an à 25°C
  • Courant continu maximum : 130mA
  • Courant d'appoint maximum : 2A, 1 seconde


Consommation électrique :

  • Mode veille : 5uA @ 3.3v
  • Mode d'émission LoRa : 125mA @ 20dBm, 82mA @ 14dBm
Détails du produit
Dragino
SN50v3-LB

Fiche technique

  • Entrée(s) contact(s)
  • Contact
  • 1-Wire
    I2C
    UART/TTL
