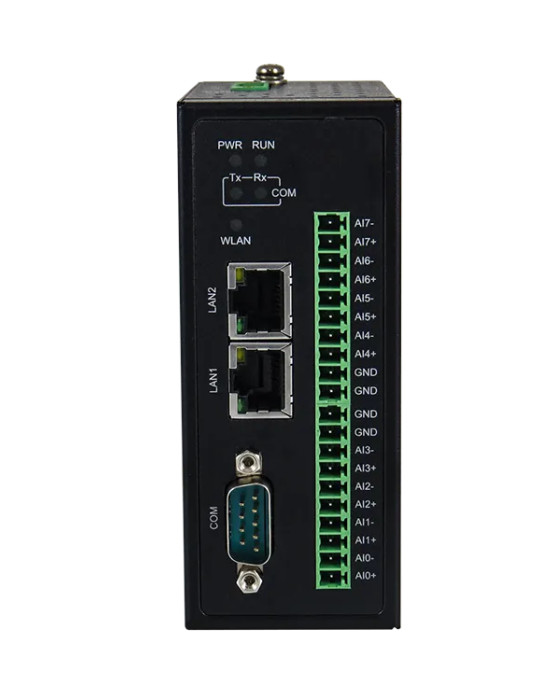

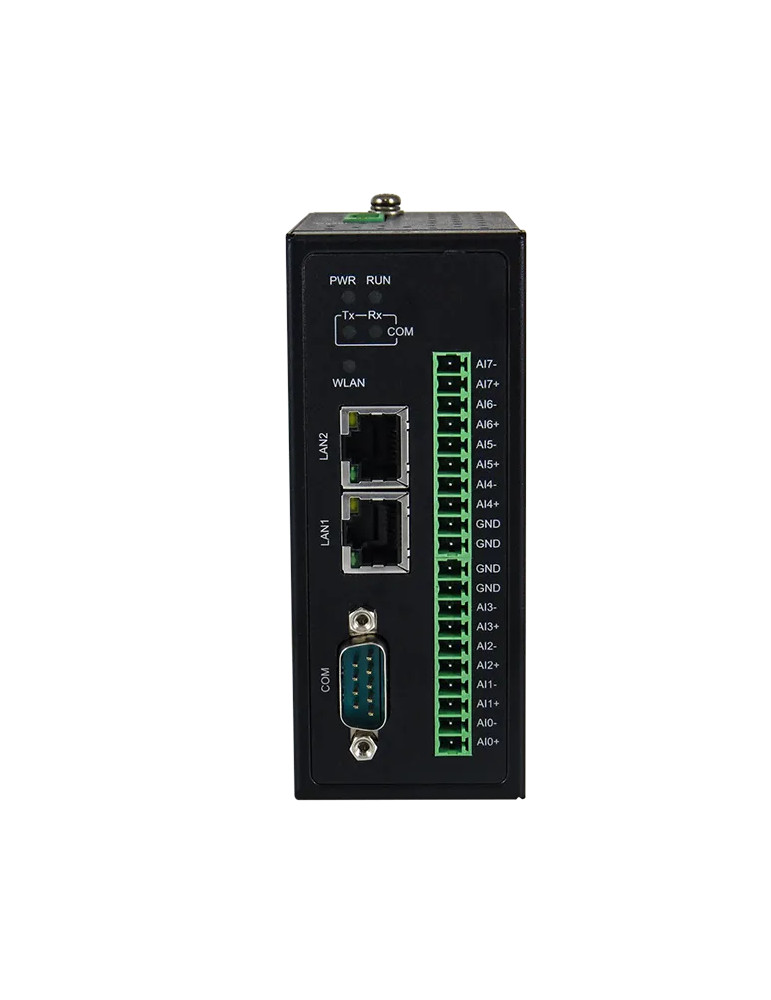

Atop IO5202-DB-6-2-4-0

Module d'acquisition IIoT pour l'automatisation industrielle

Le module IO5202-DB-6-2-4-0 d'Atop offre une solution compacte pour la collecte et le traitement de données dans les environnements industriels. Conçu pour l'intégration d'applications existantes dans un cadre IIoT, ce module combine entrées digitales, entrées analogiques et sorties relais dans un boîtier robuste supportant une large plage de température de fonctionnement de -40°C à +70°C.

Équipé de 2 ports Ethernet redondants 10/100 Mbps et d'un port série RS-232/422/485 sur connecteur DB9, ce module assure une connectivité fiable pour la supervision et le contrôle à distance d'équipements et de capteurs industriels.

Architecture d'entrées/sorties polyvalente

• 6 entrées digitales isolées 3 kV pour contacts secs ou humides, fonction compteur jusqu'à 250 Hz
• 4 entrées analogiques 16 bits isolées 3 kV, tension (±60 mV à ±10 V) ou courant (4-20 mA), précision ±0,1% FSR en tension
• 2 sorties relais forme A avec isolation 3 kV entre contacts
• Fréquence d'échantillonnage supérieure à 10 échantillons/seconde par canal analogique

Protocoles et fonctionnalités IIoT

Le module supporte les protocoles Modbus TCP/RTU/ASCII, MQTT et MQTT over TLS pour l'intégration dans des architectures cloud publiques ou privées. Les données peuvent être interrogées, enregistrées ou automatiquement transmises lors de changements d'état des entrées/sorties. La configuration s'effectue via interface web HTTPS, Telnet ou console série embarquée.

• Protocoles : Modbus TCP/RTU/ASCII, MQTT, MQTT over TLS, SNMP v1/v2c/v3
• Services : HTTP, HTTPS, NTP client, DHCP client/serveur, SMTP/SMTP with TLS
• Publication intelligente des données avec déclenchement sur changement d'état
• Support IPv4, TCP, UDP, ARP

Robustesse industrielle et conformité

Certifié selon les normes EN62368-1 (sécurité), EN55032/EN61000-6-4 (émissions), EN55024/EN61000-6-2 (immunité) et FCC Part 15B/18, le module offre une protection EMC étendue. Conforme aux tests MIL-STD-810F pour les chocs, chutes et vibrations, il garantit un fonctionnement fiable dans les environnements industriels exigeants.

• Alimentation 12-48 VDC avec protection contre l'inversion de polarité
• Boîtier métallique SPCC avec protection IP30, montage rail DIN ou mural
• Dimensions : 45,3 x 89,6 x 110 mm, poids 350 g
• Humidité relative : 5 à 95% (sans condensation)
• MTBF : 22,66 ans, garantie 5 ans

Applications types

Ce module trouve sa place dans les systèmes de fabrication automatisés, la gestion technique de bâtiments, les systèmes agricoles et d'irrigation, ainsi que dans toute application nécessitant l'acquisition de données à distance et le contrôle d'équipements industriels via protocoles standard.
