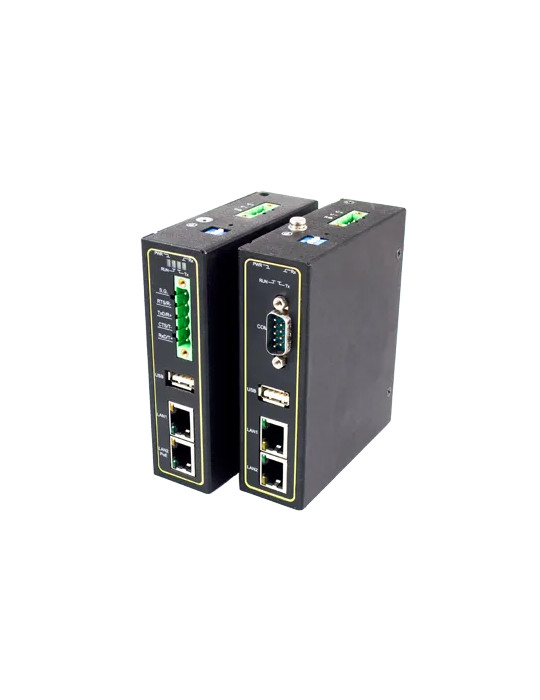

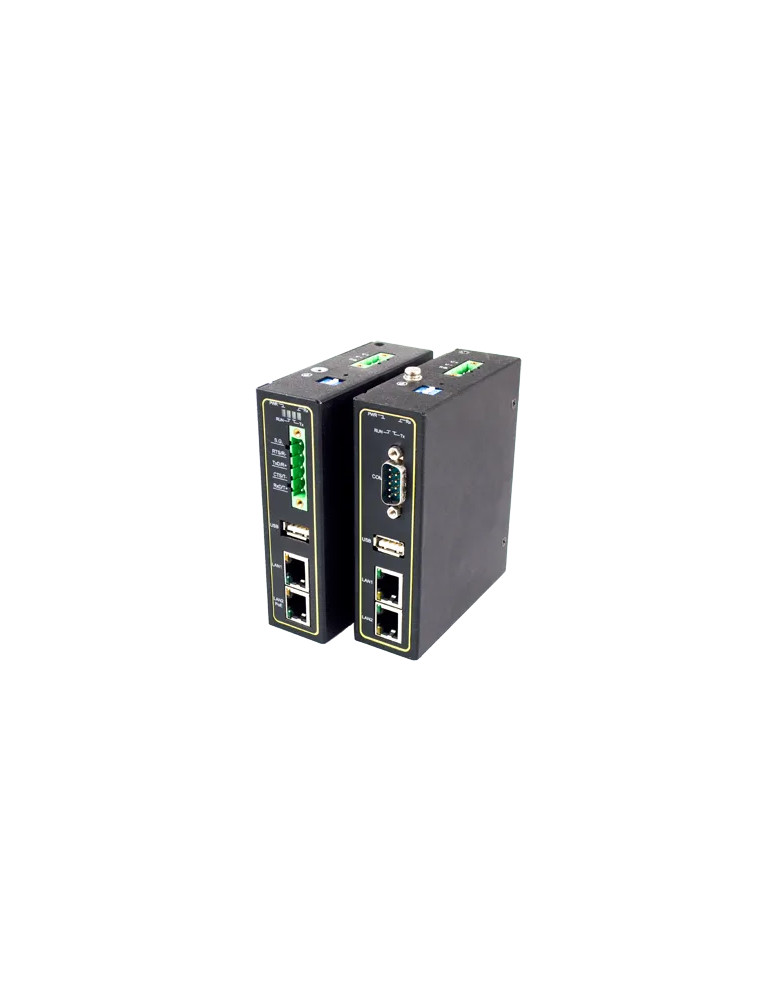

Atop MB5901B-IO-4G-GPS-EU

L'Atop MB5901B-IO-4G-GPS-EU est une passerelle Modbus industrielle conçue pour la conversion de protocole entre réseaux série et Ethernet dans les environnements industriels exigeants. Cet équipement assure une connectivité fiable entre vos équipements Modbus série existants et votre infrastructure Ethernet IP, tout en offrant des fonctionnalités avancées de redondance et de sécurité.

Conversion Modbus multicouche

La passerelle prend en charge la conversion bidirectionnelle entre Modbus TCP, Modbus RTU et Modbus ASCII. En mode Ethernet, elle fonctionne comme serveur ou client Modbus TCP (ou VCOM). En mode série, elle supporte Modbus RTU/ASCII en master ou slave. Le routage d'ID Modbus permet d'intégrer différentes configurations matérielles dans une architecture réseau unifiée et facilement administrable.

Interfaces de communication

• 1 port série configurable par logiciel RS-232/422/485 (Terminal Block TB5)
• 2 ports Ethernet 10/100Mbps RJ45
• 1 port USB 2.0 Type A haute vitesse OTG
• Débit série : 1 200 à 921 600 bps, 5 à 8 bits de données, 1 ou 2 bits d'arrêt
• Contrôle de flux : aucun, Xon/Xoff, RTS/CTS

Capacité de connexion Modbus

• Modbus TCP : jusqu'à 16 clients simultanés
• Modbus TCP : jusqu'à 32 connexions slave simultanées
• Remappage Virtual ID et mode VirtualCOM
• Gestion d'exceptions

Redondance et fiabilité réseau

Le MB5901B-IO-4G-GPS-EU intègre le protocole IEEE 802.1D-2004 RSTP (Rapid Spanning Tree Protocol) pour assurer une continuité de service en cas de perte de liaison. Cette redondance automatique protège vos communications critiques et garantit la disponibilité de votre supervision Modbus.

Sécurité des communications

• OpenVPN client/serveur et IPsec VPN (peer-to-peer ou peer-to-site)
• Débit VPN : jusqu'à 37,9 Mbps
• SNMP v1/v2c/v3 pour la supervision et l'administration réseau
• HTTPS pour la configuration sécurisée via interface Web
• SMTP/TLS pour l'envoi d'alertes par email chiffré

Configuration et supervision

• Interface Web HTTPS intégrée
• Atop Management Utility pour Windows
• Console Telnet série
• Logiciel de redirection VirtualCOM pour Windows et Linux
• Mise à jour firmware à distance
• Bouton reset physique

Protocoles et standards réseau

IPv4, ICMP, TCP, UDP, DHCP Client, HTTP, HTTPS, Telnet, PPTP, RFC2217, MQTT pour l'intégration dans les architectures IoT industrielles.

Alimentation et installation

• Tension d'entrée : 9 à 48 VDC
• Courant d'entrée : 0,65 A à 9 VDC
• Consommation : environ 6 W (max)
• Connecteur : bornier verrouillable 3 points 5,08 mm
• Protection contre l'inversion de polarité
• Montage sur rail DIN ou mural (kit optionnel)

Construction robuste pour l'industrie

• Boîtier métallique SPCC IP30
• Dimensions : 32 × 110 × 90 mm (L × H × P)
• Poids : 400 g
• Température de fonctionnement : -40°C à +85°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5 % à 95 % à 55°C (sans condensation)

Protection CEM industrielle

• ESD : ±8 kV (contact), ±15 kV (air) - Niveau 4
• Radiofréquences (RS) : 10 V/m - Niveau 3
• Transitoires électriques rapides (EFT) : ±2,0 kV (ports alimentation DC, ports signal) - Niveau 3
• Surtensions (Surge) : ±2,0 kV (port signal ligne-terre) - Niveau 3
• Immunité conduite : 10 V rms - Niveau 3
• Champ magnétique : 30 A/m - Niveau 3
• Creux de tension (DIP) : Niveau A

Certifications et conformité

• Sécurité : EN60950-1:2006, EN62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-2, EN 61000-6-4
• Environnement : RoHS, REACH
• Résistance mécanique : IEC 60068-2-27 (choc), IEC 60068-2-32 (chute), IEC 60068-2-64 (vibration)
• MTBF : 21,16 ans (prédiction MIL-HDBK-217F)
• Garantie : 5 ans

Applications typiques

Intégration d'équipements Modbus série (automates, variateurs, instruments de mesure) dans des architectures Ethernet IP, supervision SCADA, IoT industriel avec chiffrement VPN, passerelle de protocole pour automatisme, télérelève sécurisée, supervision de sites distants.
