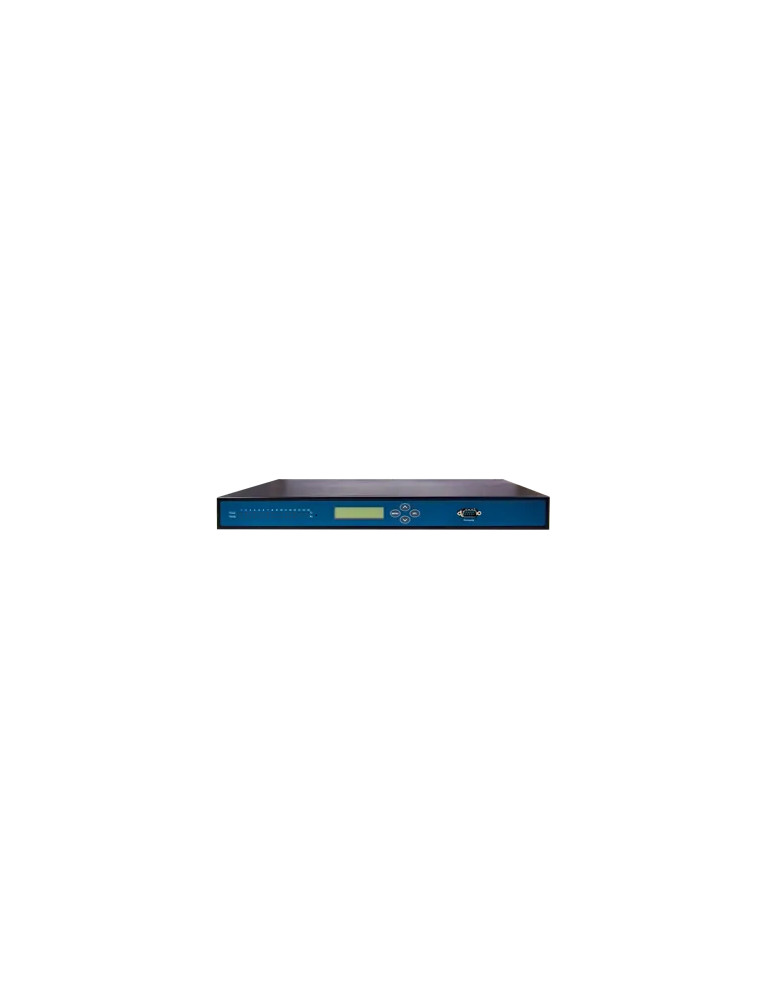

Atop MB5916A-6SFP-Sis

La passerelle Modbus Atop MB5916A-6SFP-Sis permet la conversion bidirectionnelle entre Modbus TCP, Modbus RTU et Modbus ASCII pour l'intégration d'équipements série dans des architectures Ethernet industrielles. Ce boîtier de connexion rack 19" supporte jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées, avec routage d'ID Modbus pour la gestion de configurations complexes.

Conversion et routage Modbus

• Conversion bidirectionnelle Modbus TCP/RTU/ASCII
• 16 clients Modbus TCP et 32 connexions esclaves simultanées
• Routage d'ID Modbus pour intégration d'infrastructures hétérogènes
• Support VirtualCOM pour redirection de ports série sous Windows et Linux
• Mode maître ou esclave configurable côté Ethernet et série

Connectivité série isolée

• 16 ports RJ45 RS-422/485 isolés 2,5 kV commutables par logiciel
• Débits de 1 200 à 921 600 bps configurables par port
• Bits de données 5/6/7/8, bits de stop 1/2, parité none/odd/even/space/mark
• Contrôle de flux none, Xon/Xoff, RTS/CTS

Réseau Ethernet et redondance

• 2 ports 10/100BASE-T(X) RJ45
• Mode dual-subnet ou redondance réseau
• Rapid Spanning Tree Protocol (RSTP) pour continuité de service
• Protocoles IPv4, ICMP, TCP, UDP, DHCP Client

Sécurité et supervision

• VPN IPsec et OpenVPN intégrés pour tunneling sécurisé
• Débit VPN jusqu'à 37,9 Mbps
• Support SNMPv1/v2c/v3 pour la supervision
• Protocoles HTTP, HTTPS, TLS, Telnet, RFC2217, PPTP
• 1 sortie relais pour alarmes

Configuration et gestion

• Configuration via navigateur Web, console série, Telnet, utilitaire Windows ou écran LCM frontal
• Logiciel de redirection VirtualCOM pour Windows et Linux
• Support MQTT pour intégration IoT

Robustesse industrielle

• Boîtier métal SPCC IP30 rack 19" (kit de montage inclus)
• Température de fonctionnement -20 à 70°C
• Humidité relative 5 à 95 % (sans condensation à 55°C)
• Protection EMC renforcée : ESD ±6 kV contact/±8 kV air, EFT ±4 kV, Surge ±2 kV
• Certifications EN60950-1, EN62368-1, EN55032, EN55024
• Conformité MIL-STD-810G (choc, chute, vibration)
• MTBF 13,38 ans
• Garantie 5 ans

Alimentation

• Entrée 24 à 48 VDC
• Consommation maximale 21 W (0,54 A @ 24 VDC)
• Connecteur lockable 3 broches 5,08 mm
• Protection contre l'inversion de polarité

Caractéristiques physiques

• Dimensions (L × H × P) : 436 × 43,5 × 200 mm
• Poids : 3 200 g
• Bouton de reset
