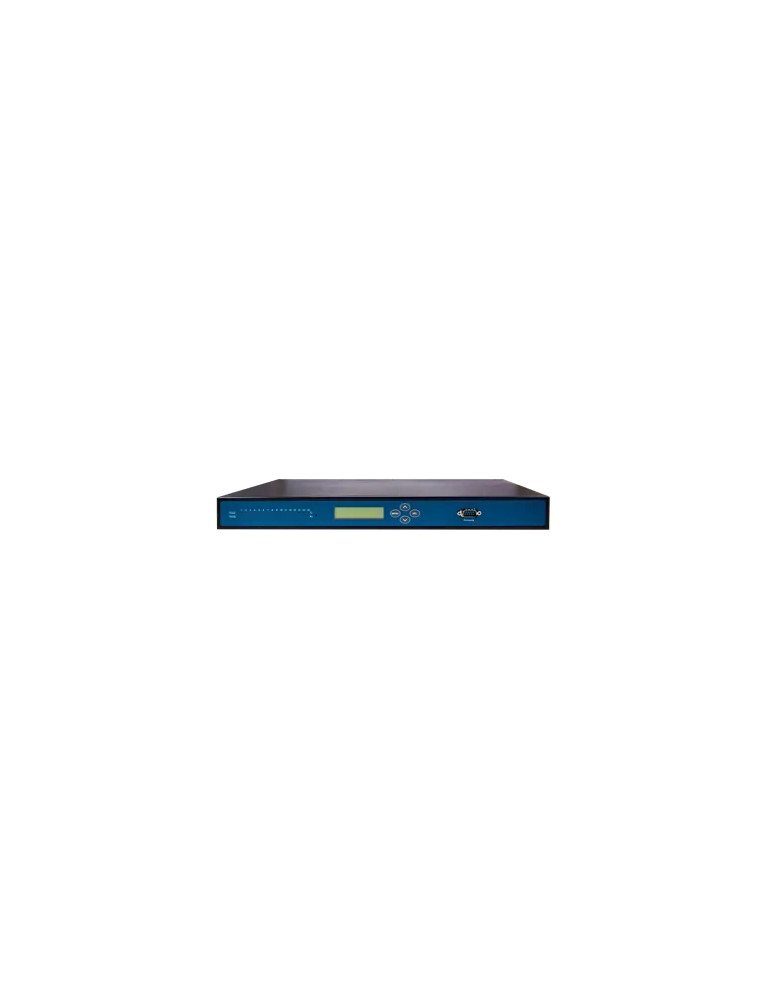

Atop MB5916A-6SFP-TB-HV

Passerelle Modbus industrielle pour environnements critiques

La passerelle Atop MB5916A-6SFP-TB-HV assure la conversion bidirectionnelle des protocoles Modbus TCP, RTU et ASCII entre équipements série et Ethernet. Elle répond aux exigences des environnements industriels sévères avec une plage de température -20°C à +70°C et une protection EMC renforcée. Montable en rack 19 pouces, elle intègre les protocoles SNMPv1/v2c/v3 et les mécanismes de sécurité IPsec VPN et OpenVPN pour le chiffrement des données sensibles.

Infrastructure matérielle polyvalente

• 2 ports Ethernet 10/100BASE-T(X) RJ-45 en mode double sous-réseau ou redondance réseau
• 16 ports série RJ-45 commutables par logiciel RS-232/422/485
• Débits série de 1 200 à 921 600 bps
• 1 sortie relais pour la signalisation d'alarmes
• Alimentation 24~48 VDC ou 100~240 VAC (versions EU/US selon modèle)

Conversion et routage Modbus avancés

• Conversion bidirectionnelle Modbus TCP/RTU/ASCII entre ports Ethernet et série
• Mode maître ou esclave configurable côté Ethernet et série
• Jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées
• Routage d'ID Modbus pour intégrer des configurations matérielles complexes
• Support VirtualCOM pour émulation de ports série

Sécurité et redondance réseau

• Chiffrement VPN : OpenVPN et IPsec (host-to-host ou host-to-site) avec débit jusqu'à 37,9 Mbps
• Protocole RSTP (Rapid Spanning Tree Protocol) intégré pour redondance de liens Ethernet
• Support SNMPv1/v2c/v3 pour la supervision centralisée

Configuration et gestion simplifiées

• Configuration via navigateur Web, console série, Telnet, utilitaire Windows ou écran LCM frontal
• Support des protocoles IPv4, IPv6, DHCP Client, HTTP, HTTPS, SMTP/TLS, PPTP
• Logiciel de redirection VirtualCOM pour Windows/Linux

Robustesse industrielle

• Boîtier métallique SPCC IP30, montage rack 19 pouces (kit inclus)
• Dimensions : 436 mm (L) × 43,5 mm (H) × 200 mm (D)
• Poids : 3 200 g (version 16 ports)
• Conformité : EN60950-1, EN62368-1, FCC Part 15 Class A, EN 55032 Class B
• Tests EMC selon IEC 61000-4-2/3/4/5/6/8/11 : ESD, décharges radiées, transitoires électriques rapides, ondes de choc
• Tests chocs, vibrations et chutes selon MIL-STD-810G
• MTBF : 13,95 ans (version AC), 22,74 ans (version DC sans isolation)
• Garantie : 5 ans
