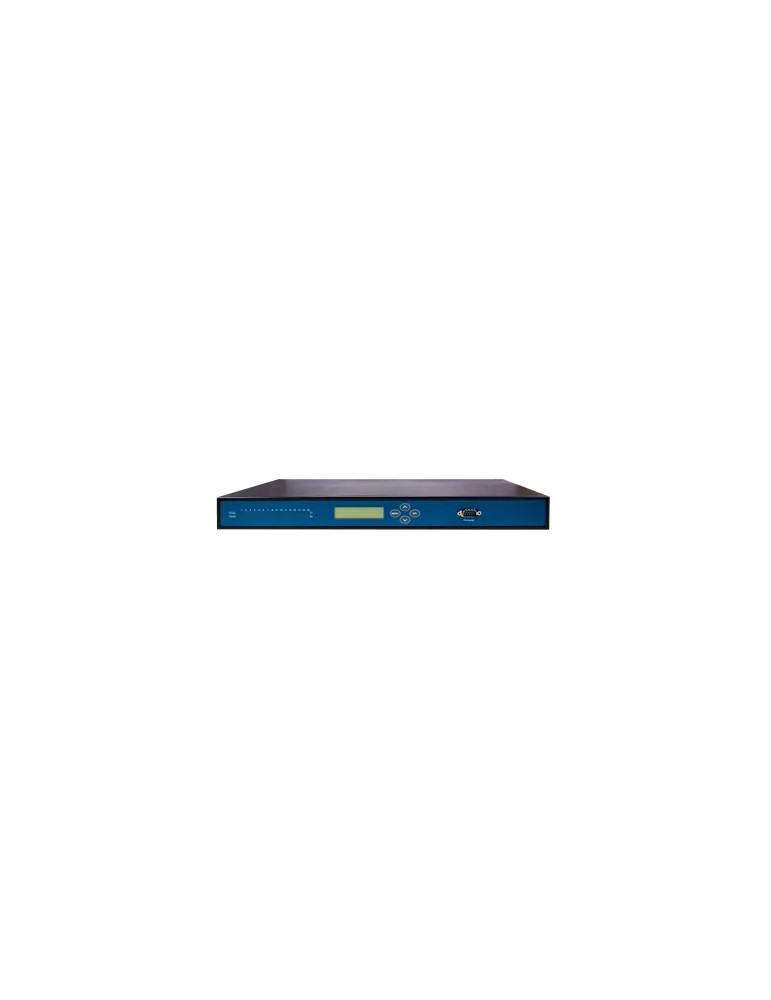

Atop MB5916A-Sis-HV

La passerelle Modbus Atop MB5916A-Sis-HV convertit et route de manière bidirectionnelle les protocoles Modbus TCP, Modbus RTU et Modbus ASCII entre les réseaux série et Ethernet. Conçue pour l'intégration d'infrastructures Modbus complexes, elle garantit la communication entre équipements hétérogènes dans des environnements industriels exigeants. La protection EMC renforcée et la plage de température étendue assurent un fonctionnement fiable en milieu sévère.

Conversion bidirectionnelle Modbus TCP/RTU/ASCII

La passerelle supporte la conversion bidirectionnelle entre Modbus TCP, Modbus RTU et Modbus ASCII pour tous les ports série et Ethernet, avec routage intelligent par ID Modbus. Les ports Ethernet et série peuvent être configurés indépendamment en tant que maître ou esclave. La passerelle prend en charge jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées, avec support VirtualCOM pour l'émulation de ports série sous Windows et Linux.

16 ports série isolés RS-422/485

Le modèle MB5916A-Sis-HV dispose de 16 ports série RJ45 avec isolation 2,5 kV, commutables par logiciel entre RS-422 et RS-485. Chaque port supporte des débits de 1 200 à 921 600 bauds, avec configuration logicielle des bits de données (5, 6, 7, 8), des bits d'arrêt (1, 2) et de la parité (None, Odd, Even, Space, Mark).

2 ports Fast Ethernet avec redondance RSTP

La passerelle intègre 2 ports 10/100BASE-T(X) RJ45 configurables en mode double sous-réseau ou redondance réseau. Le protocole Rapid Spanning Tree Protocol (RSTP) assure la continuité de service en cas de défaillance du lien primaire.

Sécurité renforcée VPN et IPv6

Le MB5916A-Sis-HV intègre les protocoles OpenVPN et IPsec (modes host-to-host et host-to-site) pour sécuriser les tunnels de données avec un débit VPN allant jusqu'à 37,9 Mbps. Les protocoles IPv4 et IPv6 sont supportés, ainsi que SNMPv1/v2c/v3 et HTTPS/TLS pour une gestion sécurisée.

Alimentation 100-240 VAC et protection EMC

Le modèle est alimenté en 100-240 VAC via connecteur IEC 60320-1 C14. La consommation maximale est de 21 W. Les protections EMC respectent les normes industrielles : ESD jusqu'à ±8 kV (contact) et ±15 kV (air), EFT ±4,0 kV sur le port d'alimentation, Surge ±4,0 kV (ligne-terre), immunité aux champs rayonnés 10 V/m.

Configuration flexible multi-interface

La configuration s'effectue via navigateur Web, console série, console Telnet, utilitaire Windows ou afficheur LCM intégré. Les protocoles de gestion incluent HTTP, HTTPS, Telnet, DHCP Client, ICMP, TCP, UDP, PPTP et RFC 2217.

Fiabilité et conformité industrielle

Le boîtier rack 19" en acier SPCC (436 × 43,5 × 200 mm, 3 200 g) offre une protection IP30. La température de fonctionnement s'étend de -20°C à +70°C, avec stockage de -40°C à +85°C. Le produit est conforme aux normes EN 60950-1, EN 62368-1, EN 55032 Classe B, et certifié selon MIL-STD-810G (chocs, vibrations, chutes). Le MTBF est de 13,38 ans. Une sortie relais est disponible pour les alarmes.

Spécifications techniques

• Ports série : 16× RJ45 RS-422/485 isolés (2,5 kV), 1 200 à 921 600 bauds
• Ports Ethernet : 2× 10/100BASE-T(X) RJ45
• Alimentation : 100-240 VAC (90-264 VAC), 21 W max, connecteur IEC C14
• Protocoles : Modbus TCP/RTU/ASCII, IPv4/IPv6, SNMPv1/v2c/v3, RSTP, OpenVPN, IPsec, HTTPS, Telnet
• Température : -20°C à +70°C (fonctionnement), -40°C à +85°C (stockage)
• Dimensions : 436 × 43,5 × 200 mm, 3 200 g
• Montage : Rack 19" (kit fourni)
• Certifications : EN 60950-1, EN 62368-1, EN 55032 Classe B, MIL-STD-810G
• Garantie : 5 ans
