Atop NTS8610-DC

Module d'alimentation redondante pour serveur de temps haute précision

Le NTS8610-DC est un module d'alimentation DC hot-swappable conçu pour équiper le serveur de temps NTS8610, un grandmaster NTP/PTP certifié IEC 61850-3 HV et IEEE 1613. Ce module permet d'assurer la continuité de service grâce à son remplacement à chaud, sans interruption du fonctionnement du système.

Architecture d'alimentation redondante

Le boîtier NTS8610 accueille deux modules d'alimentation hot-swappable, permettant de combiner :

• Deux modules NTS8610-DC (double alimentation DC)
• Deux modules NTS8610-AC (double alimentation AC)
• Un module NTS8610-DC et un module NTS8610-AC (alimentation mixte)

Cette flexibilité garantit une redondance totale au niveau de l'alimentation électrique, élément essentiel pour les infrastructures critiques nécessitant une synchronisation temporelle continue.

Caractéristiques électriques

• Tension nominale d'alimentation : ±24 à ±60 VDC
• Plage de tension d'entrée : ±20 à ±66 VDC
• Hot-swappable : remplacement à chaud sans arrêt du système
• Détection automatique du module installé

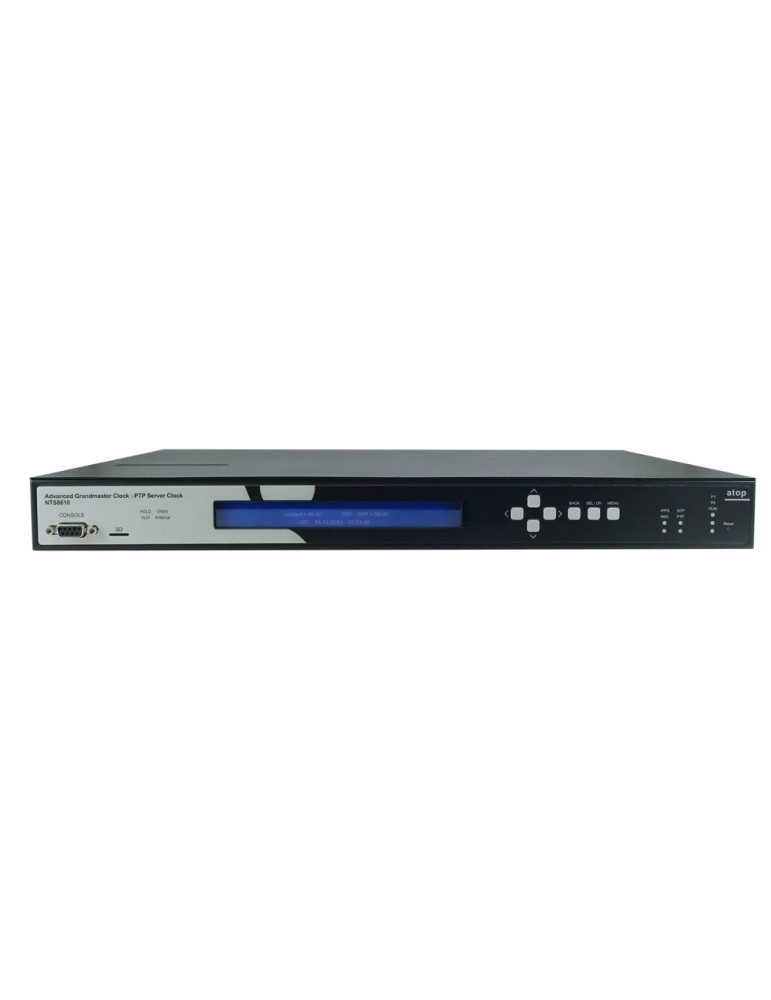

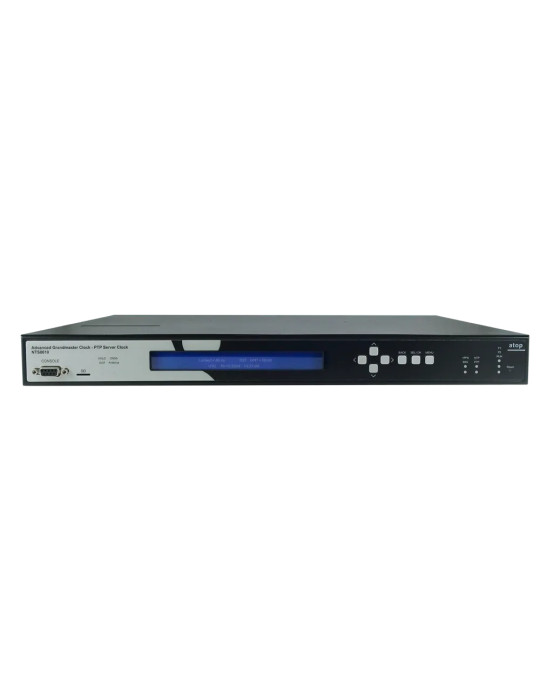

Serveur de temps NTS8610 : précision et fiabilité extrêmes

Le module NTS8610-DC alimente un serveur de temps NTP/PTP grandmaster offrant des performances exceptionnelles :

• Précision PTP PRTC-B < 40 ns, précision NTP < 50 μs (validées par Calnex)
• Stabilité en holdover : < 0,5 μs sur 8 heures, < 72 μs sur 7 jours
• Plage de température : -40 à +85 °C
• Certifications IEC 61850-3 HV et IEEE 1613 pour environnements sévères
• Protection EMC jusqu'à quatre fois supérieure aux standards industriels ruggedisés

Réception GNSS multi-constellation et anti-brouillage

Le serveur NTS8610 intègre une réception GNSS multi-constellation (GPS L1, GLONASS L1, BeiDou B1, Galileo E1) avec support jusqu'à 3 constellations simultanées. La version NTS8610M supporte jusqu'à 4 constellations sur plusieurs bandes de fréquences (L1, L2, L5, E1, E5a, E5b, B1, B2, L1OF), avec option OSNMA Galileo pour authentification des signaux.

Détection active des tentatives de brouillage et d'usurpation (spoofing), avec basculement automatique en mode holdover OCXO. Protection contre les défauts d'antenne : court-circuit et déconnexion.

Interfaces réseau et synchronisation

• Quatre ports Ethernet : 2 ports combo Gigabit (RJ45/SFP) compatibles PTP et NTP, 2 ports de gestion 10/100 Mbps NTP
• Support Synchronous Ethernet (SyncE) selon ITU-T G.8261, G.8262, G.8264
• Profils PTP : IEEE C37.238-2011/2017, IEC/IEEE 61850-9-3:2016 (power), ITU-T G.8265.1, G.8275.1, G.8275.2 (telecom), IEEE 802.1AS (AVB/TSN), Enterprise
• Redondance réseau PRP (IEC 62439-3 Parallel Redundancy Protocol)

Sorties de synchronisation configurables

Modules optionnels S1, S2 ou S3 offrant jusqu'à 7 canaux configurables :

• Sorties 1PPS, PPM, PPH (largeur d'impulsion réglable)
• IRIG-B TTL, IRIG-B AM modulé, IRIG-B RS-485 (jusqu'à 1200 m)
• IRIG-B fibre optique (jusqu'à 1500 m, extensible à 2 km via convertisseur SF63)
• Code temporel AFNOR français
• Horodatage ASCII
• Support IEEE 1344 et C37.118.1

Compensation des retards et gestion centralisée

Compensation des délais d'antenne et de câbles de sortie (IRIG-B, PPS) gérée au niveau du grandmaster, évitant la configuration individuelle de chaque IED connecté. Budget de temps bout-en-bout selon IEC 61850-9-3 et IEEE C37.238-2017 : < 1 μs total, GMC < 250 ns (NTS8610 réalise < 40 ns).

Écran LCD et interface utilisateur

• Écran LCD 40×2 caractères pour affichage et configuration locale
• Boutons de contrôle : Up, Down, Left, Right, Menu, Enter, Back
• Port console DB9
• Slot micro-SD pour configuration et logs
• Relais d'alarme configurable (3 broches NC/NO/GND, 24-250 VDC, 3 A max, 75 VA max)

Fiabilité et certifications

• Certifié MIL-STD-810F pour résistance environnementale et transport
• Protection IP40, altitude jusqu'à 5100 m
• Garantie standard 5 ans, extension 10 ans disponible

Applications typiques

• Postes électriques haute tension (IEC 61850-3 HV)
• Réseaux de télécommunications (ITU-T G.8275.1/2, SyncE)
• Systèmes d'automatisation industrielle
• Réseaux sensibles au temps (AVB/TSN)
• Infrastructures IT critiques nécessitant une synchronisation NTP/PTP de précision
